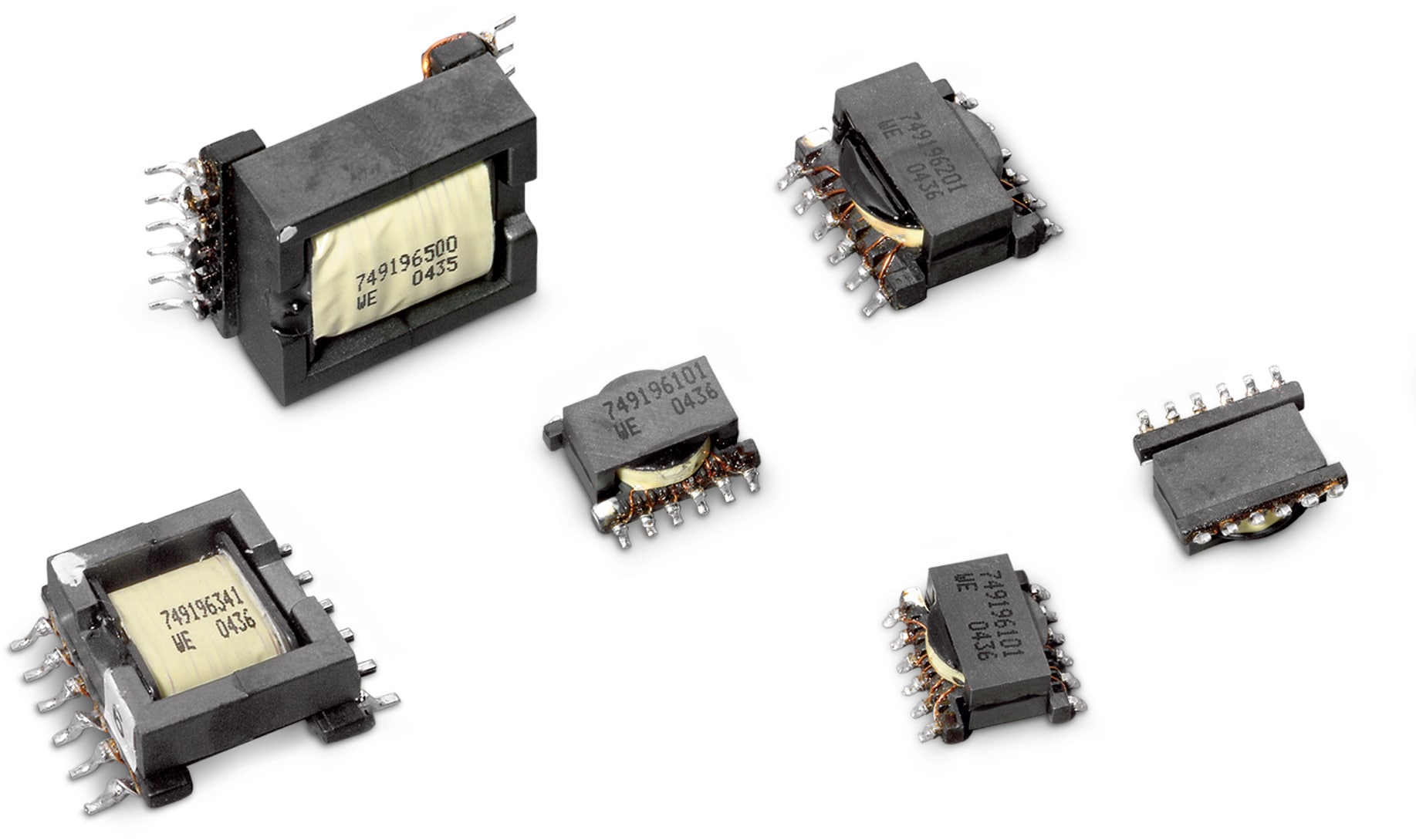

WE-FLEX Flexibler Übertrager für getaktete Stromversorgungen

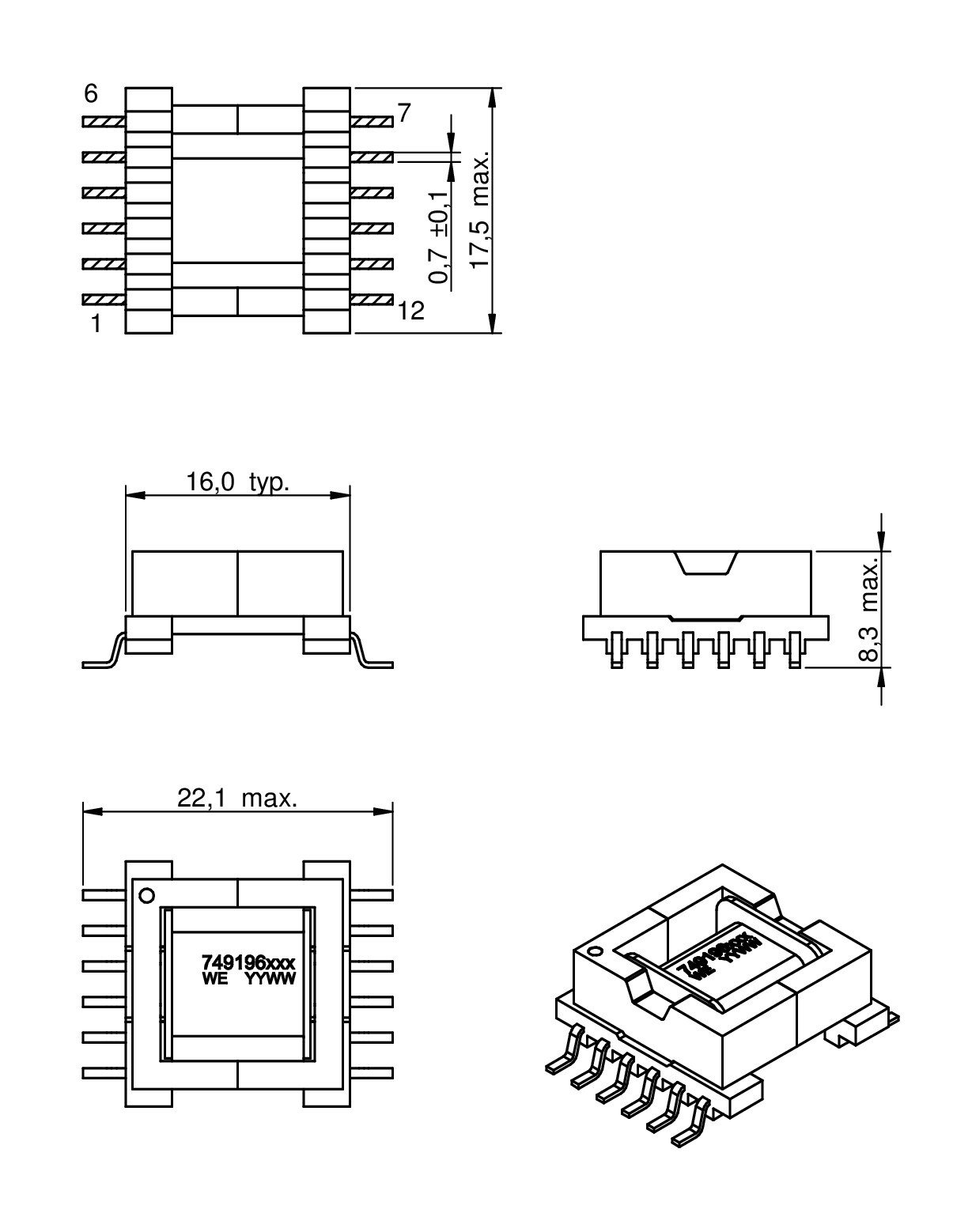

Bauform Maße 3DL
(mm)
W
(mm)
H
(mm)
ER11/5 12.9 13 6.2
ER14.5/6 16.3 16.8 7.4
EFD15 17.5 22.1 8.3
EFD20 21 29.5 10.8

Merkmale

  • Übertrager mit je 6 Wicklungen
  • 4 Größen mit je 5 verschiedenen Luftspaltlängen
  • Isolationsspannung 500 VDC
  • Geringe Streuinduktivität
  • Betriebstemperatur: –40 °C bis +125 °C
  • Durch unterschiedliche Verschaltung über 375 Übertragerlösungen und ca. 125 Drossellösungen möglich. Somit ideal für schnelles Prototyping

Anwendung

  • Alle Arten von Schaltreglern
    - Sperrwandler
    - Flusswandler
    - Gegentaktwandler
    - Drosselaufwärts-/Drosselabwärtswandler
    - SEPIC-Wandler

Artikeldaten

Alle
ER11/5
ER14.5/6
EFD15
EFD20
Artikel Nr. Daten­blatt DownloadsLBASE
(µH)
IR BASE
(A)
ISAT BASE
(A)
nVT
(V (AC))
∫Udt Base
(µVs)
RDC BASE
(mΩ)
BauformTypDesign Kit Muster
749196540SPEC
6 Dateien 3.4 1.91 4.18 1:1:1:1:1:1 500 65.6 30 EFD20 mit Luftspalt749196
749196530SPEC
6 Dateien 4.3 1.91 2.91 1:1:1:1:1:1 500 65.6 30 EFD20 mit Luftspalt749196
749196520SPEC
6 Dateien 5.3 1.91 2.53 1:1:1:1:1:1 500 65.6 30 EFD20 mit Luftspalt749196
749196241SPEC
6 Dateien 6.6 0.95 1.55 1:1:1:1:1:1 500 48.3 159 ER14.5/6 mit Luftspalt749196
749196541SPEC
6 Dateien 7.6 1.7 2.46 1:1:1:1:1:1 500 98.4 71.1 EFD20 mit Luftspalt749196
749196341SPEC
6 Dateien 7.9 0.97 1.33 1:1:1:1:1:1 500 39.8 140 EFD15 mit Luftspalt749196
749196231SPEC
6 Dateien 8.3 0.95 1.2 1:1:1:1:1:1 500 48.3 159 ER14.5/6 mit Luftspalt749196
749196141SPEC
6 Dateien 8.5 0.55 0.96 1:1:1:1:1:1 500 32.9 344 ER11/5 mit Luftspalt749196
749196331SPEC
6 Dateien 9.3 0.97 1.09 1:1:1:1:1:1 500 39.8 140 EFD15 mit Luftspalt749196
749196531SPEC
6 Dateien 9.7 1.7 2.2 1:1:1:1:1:1 500 98.4 71.1 EFD20 mit Luftspalt749196
749196510SPEC
6 Dateien 9.9 1.91 1.17 1:1:1:1:1:1 500 65.6 30 EFD20 mit Luftspalt749196
749196131SPEC
6 Dateien 10.9 0.55 0.73 1:1:1:1:1:1 500 32.9 344 ER11/5 mit Luftspalt749196
749196221SPEC
6 Dateien 11.6 0.95 0.84 1:1:1:1:1:1 500 48.3 159 ER14.5/6 mit Luftspalt749196
749196521SPEC
6 Dateien 12 1.7 1.73 1:1:1:1:1:1 500 98.4 71.1 EFD20 mit Luftspalt749196
749196321SPEC
6 Dateien 14.2 0.97 0.63 1:1:1:1:1:1 500 39.8 140 EFD15 mit Luftspalt749196
749196121SPEC
6 Dateien 14.7 0.55 0.54 1:1:1:1:1:1 500 32.9 344 ER11/5 mit Luftspalt749196
749196211SPEC
6 Dateien 21.6 0.95 0.36 1:1:1:1:1:1 500 48.3 159 ER14.5/6 mit Luftspalt749196
749196511SPEC
6 Dateien 22.3 1.7 0.49 1:1:1:1:1:1 500 98.4 71.1 EFD20 mit Luftspalt749196
749196311SPEC
6 Dateien 23.3 0.97 0.33 1:1:1:1:1:1 500 39.8 140 EFD15 mit Luftspalt749196
749196111SPEC
6 Dateien 27.4 0.55 0.22 1:1:1:1:1:1 500 32.9 344 ER11/5 mit Luftspalt749196
749196500SPEC
6 Dateien 87.1 1.91 0.03 1:1:1:1:1:1 500 65.6 30 EFD20 ohne Luftspalt749196
749196201SPEC
6 Dateien 140 0.95 0.02 1:1:1:1:1:1 500 48.3 159 ER14.5/6 ohne Luftspalt749196
749196301SPEC
6 Dateien 153.8 0.97 0.02 1:1:1:1:1:1 500 39.8 140 EFD15 ohne Luftspalt749196
749196501SPEC
6 Dateien 196 1.7 0.02 1:1:1:1:1:1 500 98.4 71.1 EFD20 ohne Luftspalt749196
749196101SPEC
6 Dateien 198.6 0.55 0.01 1:1:1:1:1:1 500 32.9 344 ER11/5 ohne Luftspalt749196
Artikel Nr. Daten­blatt
749196540SPEC
749196530SPEC
749196520SPEC
749196241SPEC
749196541SPEC
749196341SPEC
749196231SPEC
749196141SPEC
749196331SPEC
749196531SPEC
749196510SPEC
749196131SPEC
749196221SPEC
749196521SPEC
749196321SPEC
749196121SPEC
749196211SPEC
749196511SPEC
749196311SPEC
749196111SPEC
749196500SPEC
749196201SPEC
749196301SPEC
749196501SPEC
749196101SPEC
Muster
Artikel Nr. Daten­blatt DownloadsLBASE
(µH)
IR BASE
(A)
ISAT BASE
(A)
nVT
(V (AC))
∫Udt Base
(µVs)
RDC BASE
(mΩ)
BauformTypDesign Kit Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Bemerkungen

  • Die Übertrager der Reihe WE-FLEX bestehen aus 6 unabhängigen Wicklungen, die je nach Anforderung auf der Platine verschaltet werden können. Mit den 25 Übertragern können mehr als 500 Übertrager und Drosselvarianten realisiert werden. Dabei zeichnen sich die Übertrager durch eine geringe Streuinduktivität aus. Durch die hohe Flexibilität der Übertrager kann der Entwickler seinen eigenen Übertrager realisieren, ohne auf einen kundenspezifischen Übertrager zurückgreifen zu müssen. Mit den Übertragern der WE-FLEX-Reihe können Leistungen von 1 bis 50 Watt übertragen werden. Sie sind einsetzbar bei Schaltfrequenzen bis 1 MHz.
