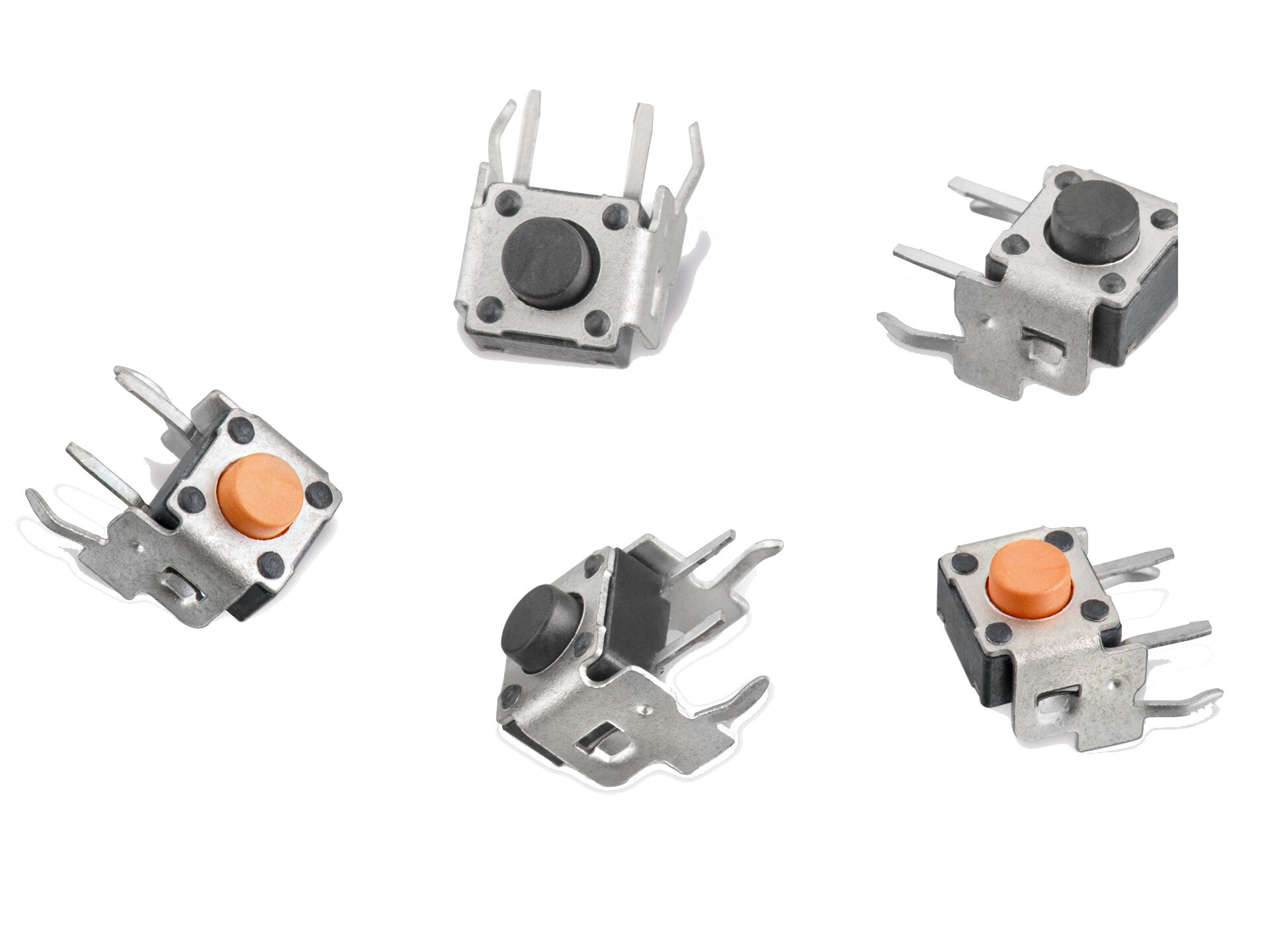

WS-TATU THT Tact Switch 6x6 mm Right Angled Type with ground terminal

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Nein
Schutzart	None

Material Properties
Actuatormaterial	LCP
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	PPA
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	12 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft	160 g; 260 g; 360 g
Elektrische Lebensdauer	200000 Cycles

Packaging Properties
Verpackung	Lose

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Waschbar	Dampfphasenprozess
431256031716	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560317x6 (rev1).igs \| 1.8 MB STP STP_4312560317x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.15	160	200000	Schwarz	Nein	nicht spezifiziert
431256031726	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560317x6 (rev1).igs \| 1.8 MB STP STP_4312560317x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.15	260	200000	Weiß	Nein	nicht spezifiziert
431256031736	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560317x6 (rev1).igs \| 1.8 MB STP STP_4312560317x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.15	360	200000	Lachsrosa	Nein	nicht spezifiziert
431256038716	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560387x6 (rev1).igs \| 1.8 MB STP STP_4312560387x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.85	160	200000	Schwarz	Nein	nicht spezifiziert
431256038726	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560387x6 (rev1).igs \| 1.8 MB STP STP_4312560387x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.85	260	200000	Weiß	Nein	nicht spezifiziert
431256038736	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560387x6 (rev1).igs \| 1.8 MB STP STP_4312560387x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.85	360	200000	Lachsrosa	Nein	nicht spezifiziert
431256058716	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560587x6 (rev1).igs \| 1.8 MB STP STP_4312560587x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.85	160	200000	Schwarz	Nein	nicht spezifiziert
431256058726	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560587x6 (rev1).igs \| 1.8 MB STP STP_4312560587x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.85	260	200000	Weiß	Nein	nicht spezifiziert
431256058736	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560587x6 (rev1).igs \| 1.8 MB STP STP_4312560587x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.85	360	200000	Lachsrosa	Nein	nicht spezifiziert
431256083716	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560837x6 (rev1).igs \| 1.8 MB STP STP_4312560837x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.35	160	200000	Schwarz	Nein	nicht spezifiziert
431256083726	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560837x6 (rev1).igs \| 1.8 MB STP STP_4312560837x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.35	260	200000	Weiß	Nein	nicht spezifiziert
431256083736	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TATU (rev22a).IntLib \| 393.5 KB CDS Cadence_WS-TATU (rev18a).zip \| 3 MB EAG Eagle_WS-TATU (rev20a).lbr \| 49.9 KB CAD-Dateien ZIP IGS IGS_4312560837x6 (rev1).igs \| 1.8 MB STP STP_4312560837x6 (rev1).stp \| 670.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.35	360	200000	Lachsrosa	Nein	nicht spezifiziert

	Artikel Nr.	Datenblatt
	431256031716	SPEC
	431256031726	SPEC
	431256031736	SPEC
	431256038716	SPEC
	431256038726	SPEC
	431256038736	SPEC
	431256058716	SPEC
	431256058726	SPEC
	431256058736	SPEC
	431256083716	SPEC
	431256083726	SPEC
	431256083736	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Waschbar	Dampfphasenprozess	Muster

#TimetoSwitch

Kurzhubtaster

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen.

Produktvorteile:
