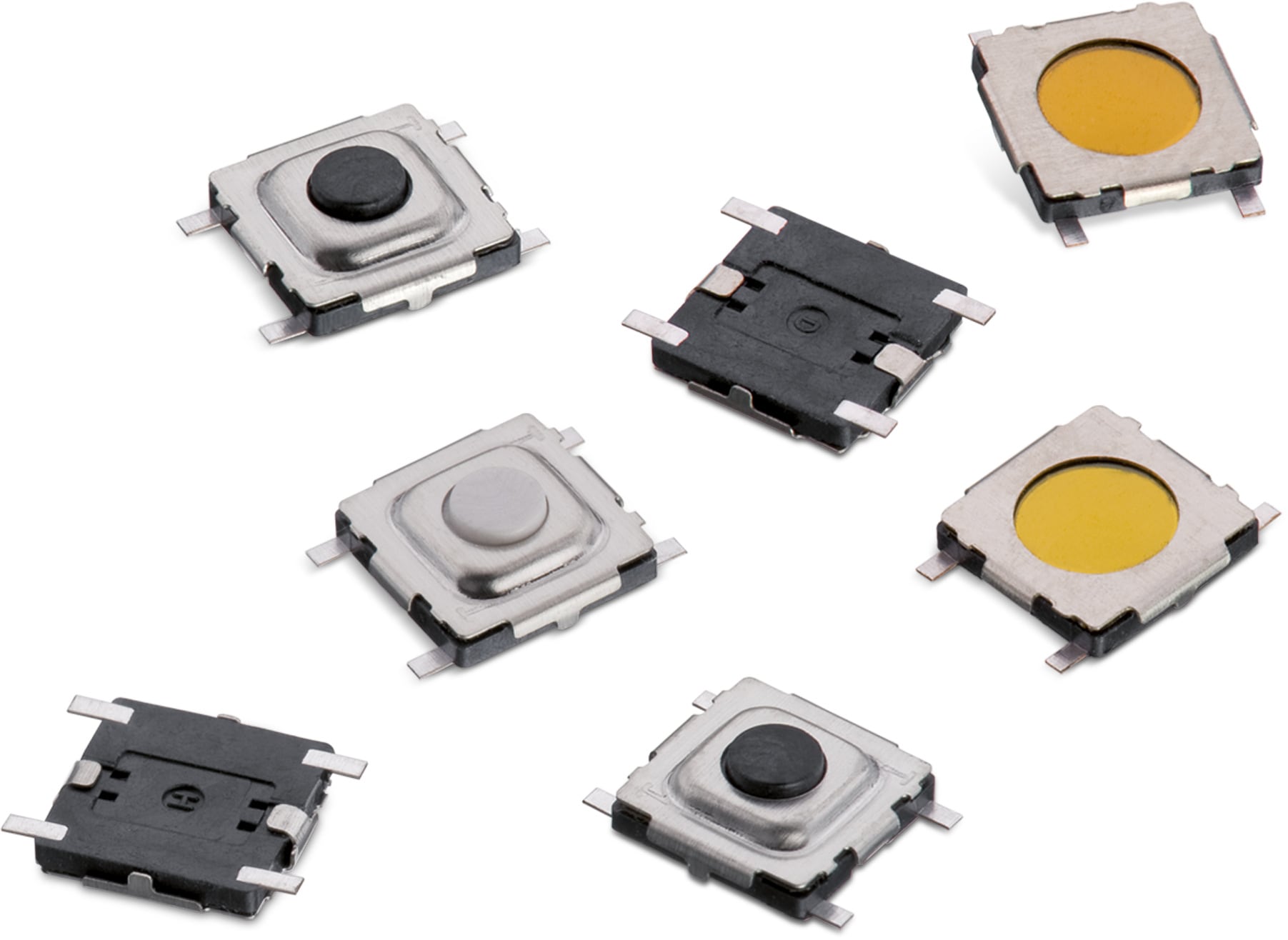

WS-TASV SMT Tact Switch 5x5 mm with ground terminal

WS-TASV SMT Tact Switch 5x5 mm with ground terminal
General Information
Betriebstemperatur-40 °C up to +85 °C
WaschbarNein
SchutzartNone
Material Properties
ActuatormaterialLCP
Actuator BrennbarkeitsklasseUL94 V-0
RahmenmaterialLCP
Rahmen BrennbarkeitsklasseUL94 V-0
KontaktbeschichtungSilber
AnschlussbeschichtungSilber
Electrical Properties
IR20 mA
VR15 V (DC)
ursprünglicher Kontaktwiderstand100 mΩ
RISO100 MΩ
Spannungsfestigkeit250 V (AC)
Mechanical Properties
Betätigungskraft (Value)160 g; 260 g
Elektrische Lebensdauer200000 Cycles; 1000000 Cycles
Packaging Properties
VerpackungTape and Reel

Artikeldaten

Artikel Nr. Daten­blatt DownloadsH
(mm)
Betätigungskraft (Value)
(g)
Elektrische Lebensdauer
(Cycles)
Actuator-FarbeDampfphasenprozessDesign Kit Muster
431181008816SPEC
5 Dateien 0.8 160 1000000 nicht spezifiziert499001
431151008826SPEC
5 Dateien 0.8 260 200000 nicht spezifiziert499001
431181015816SPEC
5 Dateien 1.5 160 1000000 Schwarz nicht spezifiziert499001
431151015826SPEC
6 Dateien 1.5 260 200000 Weiß nicht spezifiziert499001
Artikel Nr. Daten­blatt
431181008816SPEC
431151008826SPEC
431181015816SPEC
431151015826SPEC
Muster
Artikel Nr. Daten­blatt DownloadsH
(mm)
Betätigungskraft (Value)
(g)
Elektrische Lebensdauer
(Cycles)
Actuator-FarbeDampfphasenprozessDesign Kit Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

  • IP67
  • Hohe Lebensdauer
  • Hohe Beständigkeit
  • Korrosionsresistente Metallkomponenten
  • Test der Schaltzyklen bei Volllast
  • Geringe Toleranzen durch automatisierte Produktion

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.
