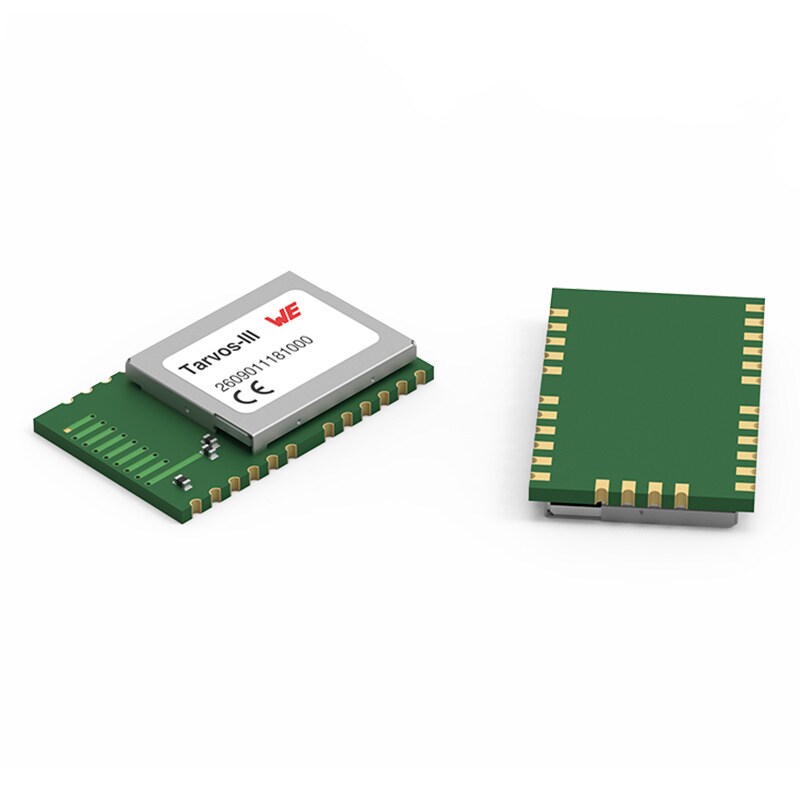

Tarvos-III & EV-Kits

Merkmale

868 MHz SRD-Frequenzband
Reichweite bis zu 10 km Sichtlinie (line of sight)
Kleine Bauform: 17 x 27 x 3.2 mm
Energiesparfunktionen
Nur 26 mA @14 dBm Ausgangsleistung, Schlafstrom 0.2 µA
Inkl. Flooding Mesh Funktion
TI CC1310 Sub-GHz-Transceiver
32-Bit ARM Cortex-M3 CPU mit 128 kB Flash und 20 kB RAM
Funk und Footprint kompatibel mit der Produktfamilie Tarvos
Flexible Adressierung (max. 65 535 Knoten in 255 Netzwerken)
Mit integrierter oder externer Antenne
Integrierter Software-Stack mit umfangreichen Funktionen
Erhältlich auf Tape and Reel für die SMT-Bestückung
ACC Software - PC Tool zur Konfiguration und Evaluation des Moduls
Wireless Connectivity SDK

Application Notes

Entdecke, was die von Würth Elektronik entwickelte Firmware kann - die WE-ProWare

Artikeldaten

Alle

Tarvos-III

EV-Kits

USB Funk-Stick

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

Artikel Nr.	Datenblatt	Simulation	Manual	Downloads	Status	Description	Frequenzbereich(MHz)	d_LoS(m)	P_{Tx, e.r.p.}(dBm)	Rx_{sens, e.r.p.}(dBm)	P_{Tx, 50 Ω}(dBm)	Rx_{sens, 50 Ω}(dBm)	V_{DD min.}(V)	V_{DD max.}(V)	R_{b max.}(kbps)	ANT_Conn	L(mm)	B(mm)	H(mm)	Funkmodul	USB Funk-Stick	Evaluation Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
2609019281001	–	Simulation–	Manual	Verfügbarkeit –	Downloads–	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DescriptionEV-Kit Tarvos-III inkl. ext. Antenne	–	–	–	–	–	–	–	–	–	–	–	–	–	Funkmodul 2609011181000	USB Funk-Stick 2609026281001	Evaluation Kit –	–Verfügbarkeit prüfen
2609011081000	SPECTarvos-III mit integrierter Antenne, 863 - 870, 300 m	Simulation	Manual	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-WIRL (rev26b).IntLib \| 3 MB EAG LIB_WE_WIRL_Eagle (rev26b).zip \| 38.5 KB 3D 3D_2609011081000 (rev1).pdf \| 372.8 KB IGS Download_IGS_WIRL-PRO8-2609011081001 (rev1).igs \| 3.4 MB STP Download_STP_WIRL-PRO8-2609011081001 (rev1).stp \| 690.7 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DescriptionTarvos-III mit integrierter Antenne	Frequenzbereich 863 - 870	Richtfunkstrecke300 m	Ausgangsleistung e.r.p.-8 dBm	RX Empfindlichkeit e.r.p.-104 dBm	–	–	Betriebsspannung Min.2.2 V	Betriebsspannung Max.3.8 V	RF Bitrate max.400 kbps	–	Länge17 mm	Breite27 mm	Höhe3.2 mm	Funkmodul –	USB Funk-Stick 2609026281001	Evaluation Kit –	–Verfügbarkeit prüfen
2609011181000	SPECTarvos-III mit 50 Ohm HF Pad, 863 - 870, 10000 m	Simulation	Manual	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-WIRL (rev26b).IntLib \| 3 MB EAG LIB_WE_WIRL_Eagle (rev26b).zip \| 38.5 KB 3D 3D_2609011181000 (rev1).pdf \| 344.6 KB IGS Download_IGS_WIRL-PRO8-2609011181001 (rev1).igs \| 3.1 MB STP Download_STP_WIRL-PRO8-2609011181001 (rev1).stp \| 625.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DescriptionTarvos-III mit 50 Ohm HF Pad	Frequenzbereich 863 - 870	Richtfunkstrecke10000 m	–	–	Ausgangsleistung 50 Ohm14 dBm	RX Empfindlichkeit max.-124 dBm	Betriebsspannung Min.2.2 V	Betriebsspannung Max.3.8 V	RF Bitrate max.400 kbps	–	Länge17 mm	Breite27 mm	Höhe3.2 mm	Funkmodul –	USB Funk-Stick 2609026281001	Evaluation Kit 2609019281001	–Verfügbarkeit prüfen
2609026281001	SPECTarvos-III USB Funk-Stick, 863 - 870, 10000 m	Simulation	Manual	Verfügbarkeit –	Downloads3 Dateien EAG LIB_WE_WIRL_Eagle (rev26b).zip \| 38.5 KB IGS Download_IGS_WIRL-WMB1-2607056281001 (rev1).igs \| 13.6 MB STP Download_STP_WIRL-WMB1-2607056281001 (rev1).stp \| 3.1 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DescriptionTarvos-III USB Funk-Stick	Frequenzbereich 863 - 870	Richtfunkstrecke10000 m	–	–	Ausgangsleistung 50 Ohm14 dBm	RX Empfindlichkeit max.-124 dBm	–	–	RF Bitrate max.400 kbps	AntennenanschlusstypSMA connector	Länge74 mm	Breite23.65 mm	Höhe12 mm	Funkmodul 2609011081000 2609011181000	USB Funk-Stick –	Evaluation Kit 2609019281001	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Jetzt kostenlos herunterladen

Software Downloads

IoT wird intelligent, wenn Hard- und Software harmonisch zusammenarbeiten!

: Das Ziel des Wireless Connectivity Software Development Kit (SDK) ist es, den Aufwand auf Kundenseite zu minimieren Seite zu minimieren, damit seine Host-MCU mit Würth Elektronik eiSos Funkmodulen kommunizieren kann. Es enthält die Implementierung aller verfügbaren Befehle in reinem C-Code. Um die Integration von jedes beliebige Würth Elektronik eiSos-Funkmodul zu integrieren, muss der Anwender lediglich den entsprechenden C-Code auf seinen Host-Prozessor portieren. Dies reduziert den Zeitaufwand für die Entwicklung der Software-Schnittstelle zum Funkmodul.
Jetzt herunterladen

Starten Sie Ihr Prototyping sofort.Der WE UART Terminal ist eine einfach zu bedienende PC-Software, die die vollständige Steuerung der Würth Elektronik eiSos Funkmodule über eine intuitive GUI ermöglicht. Dieses Tool zusammen mit den Evaluationsboards ermöglicht ein schnelles Prototyping und Testen verschiedener Funktionen der Funkmodule.

Einfache Einrichtung
Intuitive Benutzeroberfläche
Farbcodierte Paketinterpretation
100% Protokollverfolgbarkeit

Jetzt herunterladen

: Das "ACC V3" ist ein Tool zum Update und zur Konfiguration bestimmter Funkmodule. Zu den unterstützten Funktionen gehören das Suchen und Hochladen neuer Firmwares sowie die Änderung der verfügbaren Konfigurationsparameter. Es ermöglicht dem Benutzer die volle Kontrolle über alle unterstützten Produkte.
Auf Grund aktueller export-rechtlicher Einschränkungen sind wir angehalten, die Zurverfügungstellung von Software zu kontrollieren. Für den Download der Software, wenden Sie sich bitte direkt an unseren technischen Support oder ihren lokalen Außendienstmitarbeiter. Vielen Dank für Ihr Verständnis.
