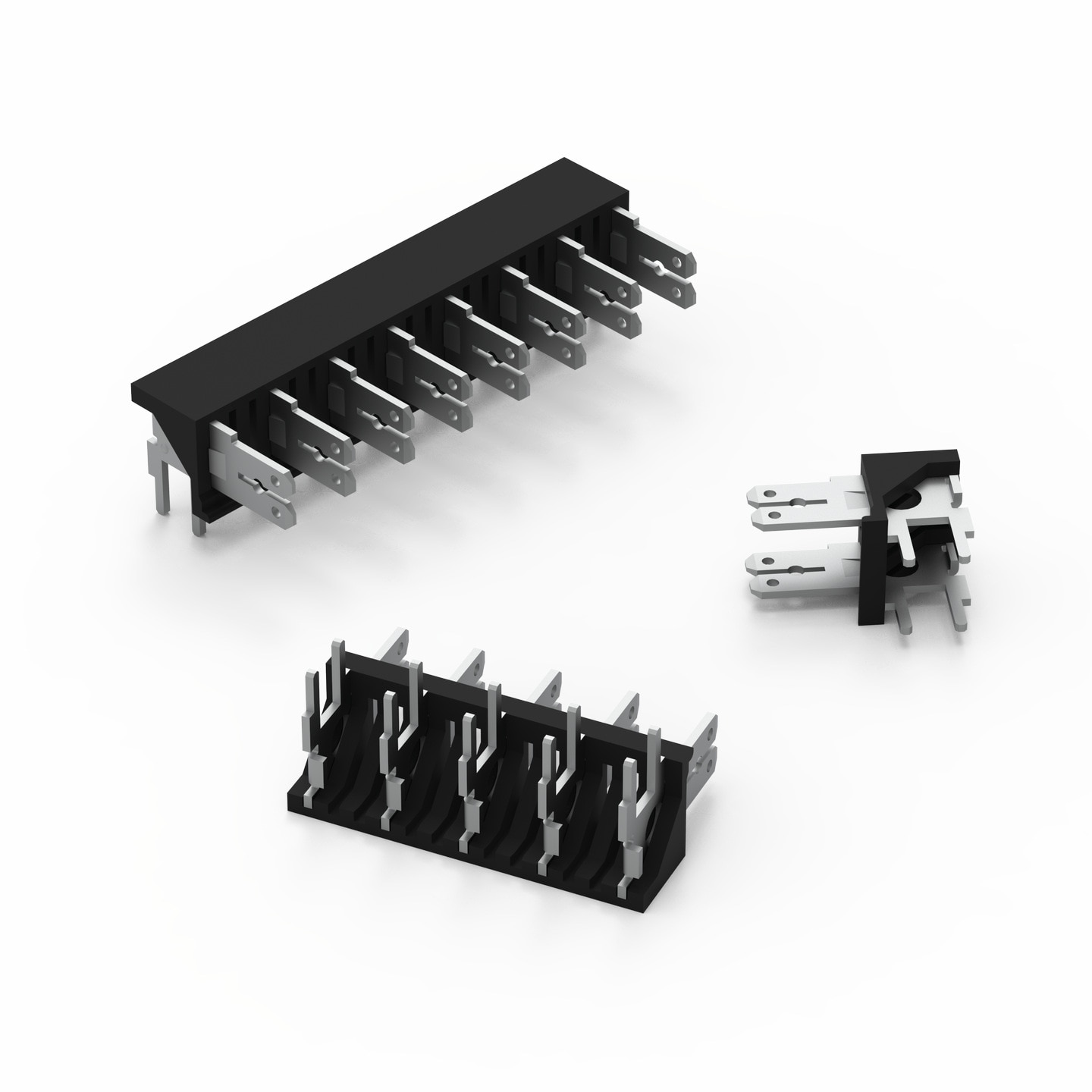

WR-FAST 7.62 mm THT Male Header Angled Blade 2863

General Information
Betriebstemperatur	-30 °C up to +120 °C
Arbeitsspannung	300 V (AC)
Spannungsfestigkeit	1600 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	5 MΩ
I_R	16 A
Raster	7.62 mm
Gender	Männlich

Material Properties
Isolationsmaterial	PC
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Stahl
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

Certification
cULus Zulassung	ul62368

Packaging Properties
Verpackung	Karton

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Montageart	L (mm)	Verpackung	Design Kit
638307122002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122002 (rev1).pdf \| 69.7 KB IGS Downloads_IGES_638307122002 (rev1).iges \| 740 KB STP Download_STEP_638307122002 (rev1).stp \| 154.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	7.62	Männlich	Right Angled	THT	11.74	Karton	612690
638307122003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122003 (rev1).pdf \| 77.9 KB IGS Downloads_IGS_638307122003 (rev1).iges \| 899 KB STP Downloads_STEP_638307122003 (rev1).stp \| 192.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7.62	Männlich	Right Angled	THT	19.36	Karton	–
638307122004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122004 (rev1).pdf \| 86.1 KB IGS Download_IGES_638307122004 (rev1).iges \| 1 MB STP Download_STEP_638307122004 (rev1).stp \| 230 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	7.62	Männlich	Right Angled	THT	26.98	Karton	–
638307122005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122005 (rev1).pdf \| 94.5 KB IGS Download_IGES_638307122005 (rev1).iges \| 1.2 MB STP Download_STEP_638307122005 (rev1).stp \| 276 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	7.62	Männlich	Right Angled	THT	34.6	Karton	–
638307122006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122006 (rev1).pdf \| 102.8 KB IGS Download_IGES_638307122006 (rev1).iges \| 1.3 MB STP Download_STEP_638307122006 (rev1).stp \| 315.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	7.62	Männlich	Right Angled	THT	42.22	Karton	–
638307122007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122007 (rev1).pdf \| 111.1 KB IGS Download_IGES_638307122007 (rev1).iges \| 1.5 MB STP Download_STEP_638307122007 (rev1).stp \| 354.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	7.62	Männlich	Right Angled	THT	49.84	Karton	–
638307122008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FAST (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FAST (rev19a).zip \| 3.4 MB EAG Eagle_WR-FAST (rev20a).lbr \| 337.1 KB CAD-Dateien ZIP 3D Download_3D_638307122008 (rev1).pdf \| 119.4 KB IGS Download_IGES_638307122008 (rev1).iges \| 1.7 MB STP Download_STEP_638307122008 (rev1).stp \| 378.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	7.62	Männlich	Right Angled	THT	57.46	Karton	–
