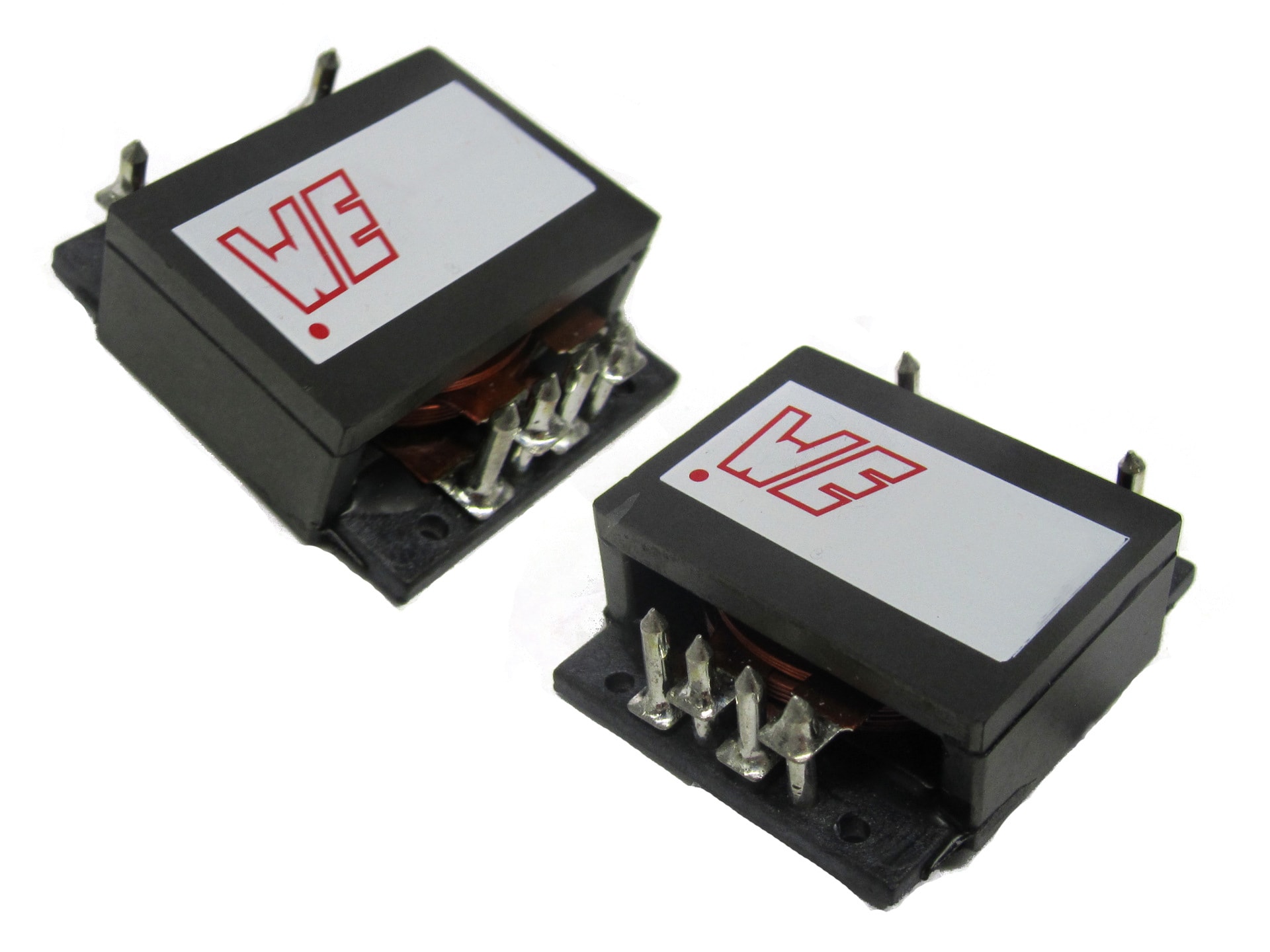

MID-PLN Planar Transformers - 150W and 250W

Merkmale

  • Switching frequency: 200kHz to 700kHz optimized
  • Power range: 150W to 250W
  • Package size: ERI25/10/18 or ER19/4.8/15
  • ER19/4.8/15 core effective area Ae (mm²): 60.0
  • ERI25/10/18 core effective area Ae (mm²): 80.4
  • BSAT @125°C: 370mT
  • Isolation voltage: 2250VDC at 1 second
  • Operating temp: -40°C to 125°C

Anwendung

  • Forward converter
  • Half/full bridge
  • Active clamp

Artikeldaten

Alle
ERI25/10/18
ER19/4.8/15
Artikel Nr. Daten­blatt DownloadsL1
(µH)
NPRI : NSEC : NAUXVT
(V (DC))
L
(mm)
W
(mm)
H
(mm)
Montageart Muster
750341134SPEC
4 Dateien 65 2:2:4 2250 26.67 29.3 10.5 SMT
750341138SPEC
4 Dateien 65 2:2:3 2250 26.67 29.3 10.5 SMT
750341142SPEC
4 Dateien 65 2:2:2 2250 26.67 29.3 10.5 SMT
750341188SPEC
3 Dateien 86 3:3:2:2 2250 21.08 23.37 10.5 SMT
750341195SPEC
4 Dateien 86 3:3:3:3 2250 21.08 23.37 10.5 SMT
750341202SPEC
3 Dateien 86 3:3:4:4 2250 21.08 23.37 10.5 SMT
750341181SPEC
3 Dateien 86 3:3:1:1 2250 21.08 23.37 10.5 SMT
750341182SPEC
3 Dateien 117 3:4:1:1 2250 21.08 23.37 10.5 SMT
750341189SPEC
3 Dateien 117 3:4:2:2 2250 21.08 23.37 10.5 SMT
750341196SPEC
3 Dateien 117 3:4:3:3 2250 21.08 23.37 10.5 SMT
750341203SPEC
3 Dateien 117 3:4:4:4 2250 21.08 23.37 10.5 SMT
750341143SPEC
4 Dateien 143 3:3:2 2250 26.67 29.3 10.5 SMT
750341135SPEC
4 Dateien 145 3:3:4 2250 26.67 29.3 10.5 SMT
750341139SPEC
4 Dateien 145 3:3:3 2250 26.67 29.3 10.5 SMT
750341183SPEC
3 Dateien 153 4:4:1:1 2250 21.08 23.37 10.5 SMT
750341190SPEC
3 Dateien 153 4:4:2:2 2250 21.08 23.37 10.5 SMT
750341197SPEC
3 Dateien 153 4:4:3:3 2250 21.08 23.37 10.5 SMT
750341204SPEC
3 Dateien 153 4:4:4:4 2250 21.08 23.37 10.5 SMT
750341184SPEC
3 Dateien 194 4:5:1:1 2250 21.08 23.37 10.5 SMT
750341191SPEC
3 Dateien 194 4:5:2:2 2250 21.08 23.37 10.5 SMT
750341198SPEC
3 Dateien 194 4:5:3:3 2250 21.08 23.37 10.5 SMT
750341205SPEC
3 Dateien 194 4:5:4:4 2250 21.08 23.37 10.5 SMT
750341185SPEC
3 Dateien 240 5:5:1:1 2250 21.08 23.37 10.5 SMT
750341192SPEC
3 Dateien 240 5:5:2:2 2250 21.08 23.37 10.5 SMT
750341199SPEC
3 Dateien 240 5:5:3:3 2250 21.08 23.37 10.5 SMT
750341206SPEC
3 Dateien 240 5:5:4:4 2250 21.08 23.37 10.5 SMT
750341136SPEC
4 Dateien 260 4:4:4 2250 26.67 29.3 10.5 SMT
750341140SPEC
4 Dateien 260 4:4:3 2250 26.67 29.3 10.5 SMT
750341144SPEC
4 Dateien 260 4:4:2 2250 26.67 29.3 10.5 SMT
750341186SPEC
3 Dateien 290 5:6:1:1 2250 21.08 23.37 10.5 SMT
750341193SPEC
3 Dateien 290 5:6:2:2 2250 21.08 23.37 10.5 SMT
750341200SPEC
3 Dateien 290 5:6:3:3 2250 21.08 23.37 10.5 SMT
750341207SPEC
3 Dateien 290 5:6:4:4 2250 21.08 23.37 10.5 SMT
750341187SPEC
3 Dateien 345 6:6:1:1 2250 21.08 23.37 10.5 SMT
750341194SPEC
3 Dateien 345 6:6:2:2 2250 21.08 23.37 10.5 SMT
750341201SPEC
3 Dateien 345 6:6:3:3 2250 21.08 23.37 10.5 SMT
750341208SPEC
3 Dateien 345 6:6:4:4 2250 21.08 23.37 10.5 SMT
750341137SPEC
4 Dateien 410 5:5:4 2250 26.67 29.3 10.5 SMT
750341141SPEC
4 Dateien 410 5:5:3 2250 26.67 29.3 10.5 SMT
750341145SPEC
4 Dateien 410 5:5:2 2250 26.67 29.3 10.5 SMT
