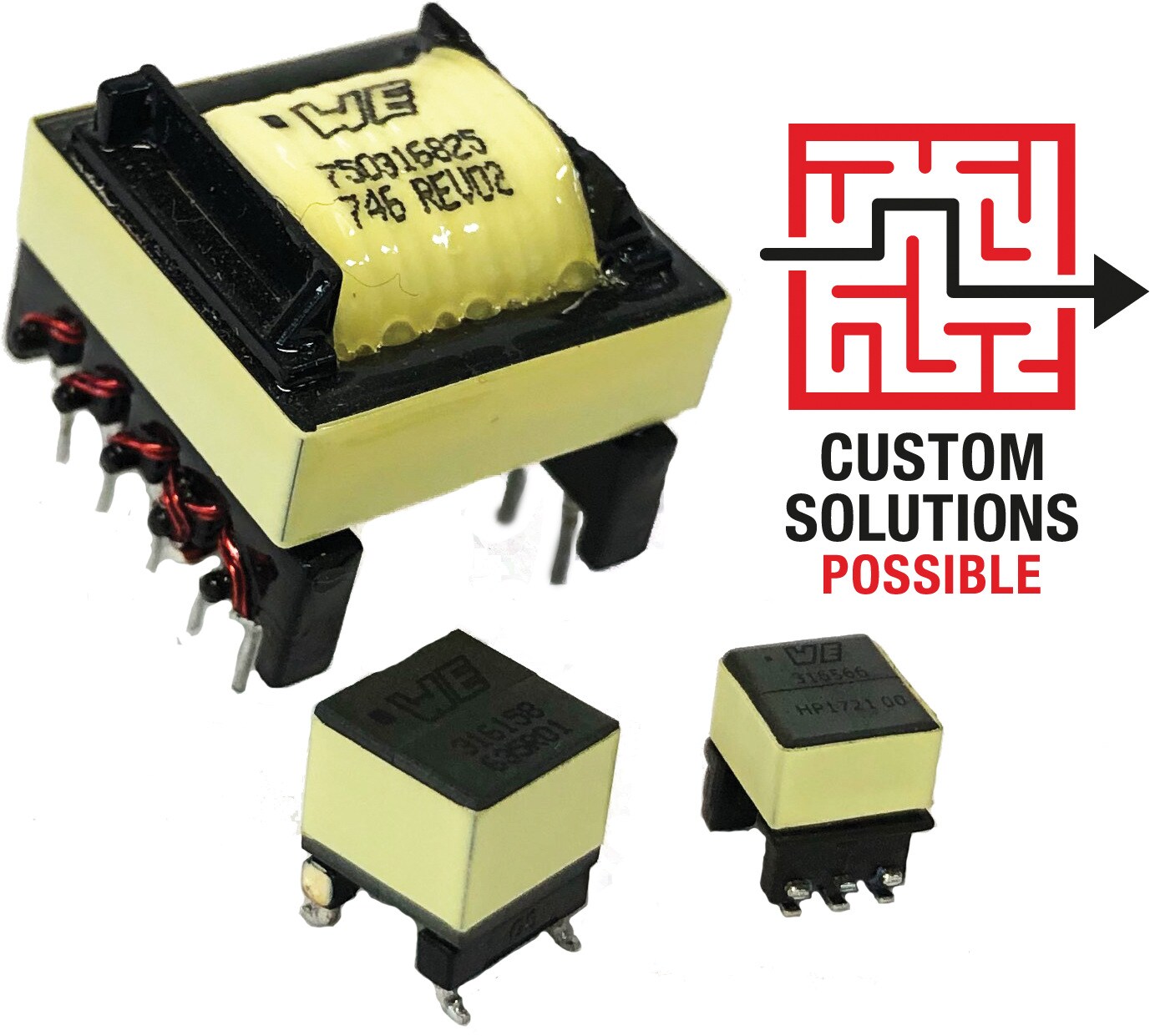

MID-FLYADI Flyback Transformers for Analog Devices

Artikel Nr.	Datenblatt	Downloads	V_in	V_Out1 (V)	I_Out1 (mA)	V_Out2 (V)	I_Out2 (mA)	V_Out3 (V)	I_Out3 (mA)	V_aux (V)	f_switch (kHz)	L₁ (µH)	N_PRI : N_SEC : N_AUX	I_SAT1 (A)	V_T (V (AC))	L (mm)	W (mm)	H (mm)	Montageart
750316825	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-4989 (rev1).IGS \| 3.1 MB STP 070-4989 (rev1).STEP \| 1.4 MB Elektrische Modelle ZIP LT Download_LTspice_750316825 (rev1).zip \| 7.7 KB catalog.downloads.group_labels. ZIP WRL 070-4989 (rev1).wrl \| 272.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	18 - 36 V (DC)	24	400	5	500	15	200	10	66	97	6.25 : 4.5 : 1 : 2.75 : 1.75	2.8	2500	23	22	17.53	THT
750316743	SPEC	1 Dateien Elektrische Modelle ZIP LT Download_LTspice_750316743 (rev1).zip \| 6 KB Alle 1 Dateien als ZIP herunterladen ZIP	18 - 60 V (DC)	24	30	–	–	–	–	–	250	280	1:1	0.25	2000	8.26	8.6	9.65	SMT
750316566	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_070-6279 (rev1).IGS \| 1.7 MB STP Download_STEP_070-6279 (rev1).STEP \| 835.9 KB Elektrische Modelle ZIP LT Download_LTspice_750316566 (rev1).zip \| 6 KB catalog.downloads.group_labels. ZIP WRL Download_WRL_070-6279 (rev1).wrl \| 415.4 KB Alle 4 Dateien als ZIP herunterladen ZIP	18 - 60 V (DC)	24	45	–	–	–	–	–	250	150	1:1	0.22	2000	7	6.91	7.8	SMT
