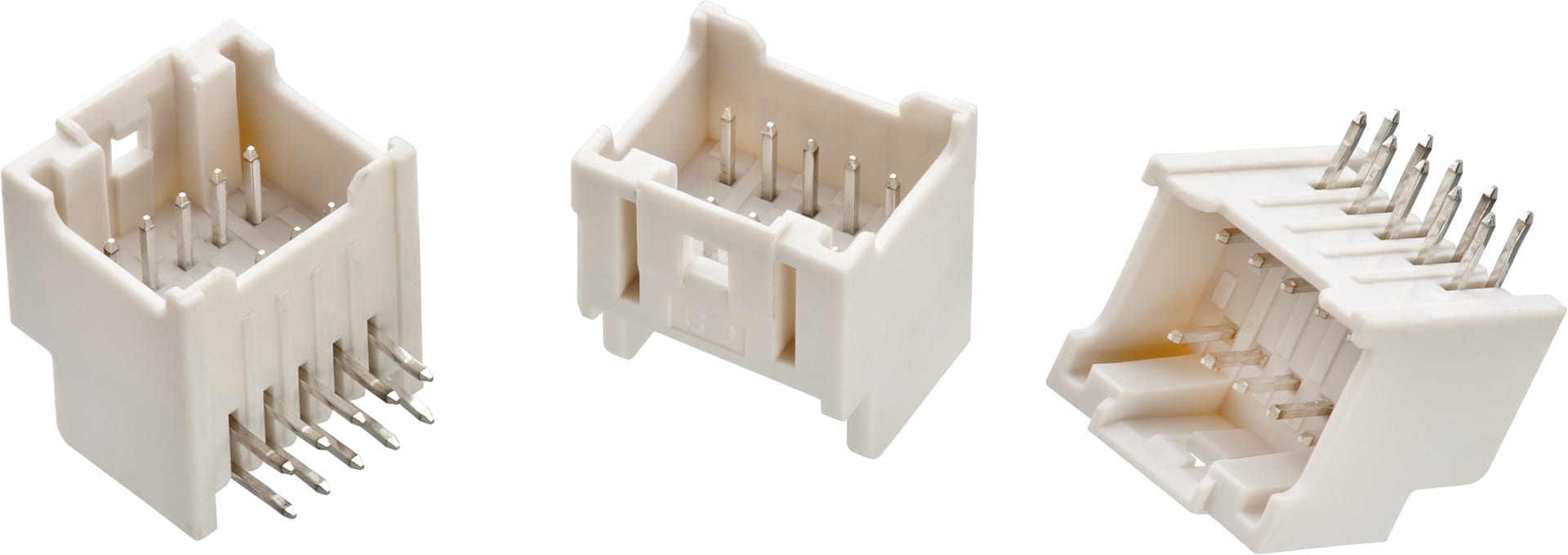

WR-WTB 2.00 mm Male Dual Row Horizontal Shrouded Header w. positive locking

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Weiß
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-25 °C up to +85 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2 mm
Gender	Männlich
Typ	Horizontal

Certification
cULus Zulassung	E323964

Packaging Properties
Verpackung	Tube

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit
62400821722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62400821722_1 (rev1).pdf \| 89.9 KB IGS 62400821722 (rev1).iges \| 1.5 MB STP 62400821722 (rev1).stp \| 629 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	11.4	Tube	645001
62401021722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62401021722_1 (rev1).pdf \| 109.7 KB IGS 62401021722 (rev1).iges \| 1.7 MB STP 62401021722 (rev1).stp \| 706.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	13.4	Tube	612690 645001
62401221722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62401221722_1 (rev1).pdf \| 119.3 KB IGS 62401221722 (rev1).iges \| 1.9 MB STP 62401221722 (rev1).stp \| 783.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	15.4	Tube	645001
62401421722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62401421722_1 (rev1).pdf \| 128.6 KB IGS 62401421722 (rev1).iges \| 2.1 MB STP 62401421722 (rev1).stp \| 860 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	17.4	Tube	645001
62401621722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP IGS 62401621722 (rev1).iges \| 2.2 MB STP 62401621722 (rev1).stp \| 937.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	19.4	Tube	645001
62401821722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62401821722_1 (rev1).pdf \| 146.9 KB IGS 62401821722 (rev1).iges \| 2.4 MB STP 62401821722 (rev1).stp \| 1015.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	21.4	Tube	645001
62402021722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62402021722_1 (rev1).pdf \| 156.4 KB IGS 62402021722 (rev1).iges \| 2.6 MB STP 62402021722 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	23.4	Tube	645001
62402221722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62402221722_1 (rev1).pdf \| 165.8 KB IGS 62402221722 (rev1).iges \| 2.8 MB STP 62402221722 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	25.4	Tube	–
62402421722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62402421722_1 (rev1).pdf \| 175.6 KB IGS 62402421722 (rev1).iges \| 3 MB STP 62402421722 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	27.4	Tube	–
62402621722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62402621722_1 (rev1).pdf \| 185.1 KB IGS 62402621722 (rev1).iges \| 3.2 MB STP 62402621722 (rev1).stp \| 1.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	29.4	Tube	–
62402821722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62402821722_1 (rev1).pdf \| 194.9 KB IGS 62402821722 (rev1).iges \| 3.4 MB STP 62402821722 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	31.4	Tube	–
62403021722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62403021722_1 (rev1).pdf \| 204.4 KB IGS 62403021722 (rev1).iges \| 3.5 MB STP 62403021722 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	33.4	Tube	–
62403221722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62403221722_1 (rev1).pdf \| 214.3 KB IGS 62403221722 (rev1).iges \| 3.7 MB STP 62403221722 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	35.4	Tube	–
62403421722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62403421722_1 (rev1).pdf \| 223.5 KB IGS 62403421722 (rev1).iges \| 3.9 MB STP 62403421722 (rev1).stp \| 1.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	37.4	Tube	–
62403621722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62403621722_1 (rev1).pdf \| 233.4 KB IGS 62403621722 (rev1).iges \| 4.1 MB STP 62403621722 (rev1).stp \| 1.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	36	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	39.4	Tube	–
62403821722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62403821722_1 (rev1).pdf \| 242.5 KB IGS 62403821722 (rev1).iges \| 4.3 MB STP 62403821722 (rev1).stp \| 1.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	38	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	41.4	Tube	–
62404021722	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 62404021722_1 (rev1).pdf \| 252 KB IGS 62404021722 (rev1).iges \| 4.5 MB STP 62404021722 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2	Männlich	Horizontal	THT	3	250	PCB	20	max.	43.4	Tube	–
