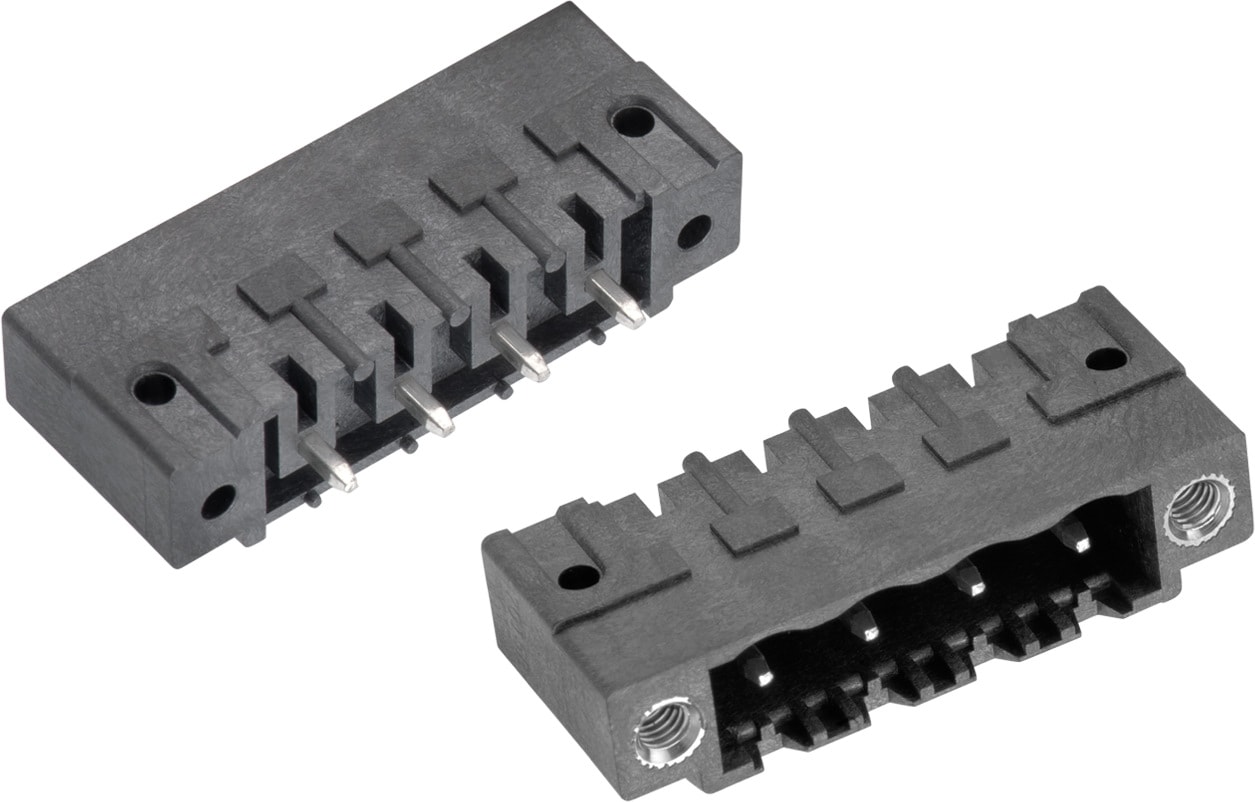

WR-TBL Serie 7015B - 5.08 mm Close Vertical PCB Header THR Type w. Flanges | Elektromechanische Bauelemente

Kind Properties
Raster	5.08 mm

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn

General Information
Betriebstemperatur	-40 bis zu +105 °C
Einhaltung	RoHS

Electrical Properties
I_{R cULus}	10 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	4000 V (AC)
Kontaktwiderstand [cULus]	20 mΩ

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Design Kit
691701520002B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23a).IntLib \| 154.2 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Pluggable Connector (rev21a).lbr \| 3.7 MB CAD-Dateien ZIP 3D 691701520002B_1 (rev1).pdf \| 137.9 KB IGS 691701520002B (rev1).igs \| 1 MB STP 691701520002B (rev1).stp \| 352.7 KB	2	Pluggable	PCB	Nein	Vertikal	–
691701520003B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23a).IntLib \| 154.2 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Pluggable Connector (rev21a).lbr \| 3.7 MB CAD-Dateien ZIP 3D 691701520003B_1 (rev1).pdf \| 154.4 KB IGS 691701520003B (rev1).igs \| 1.2 MB STP 691701520003B (rev1).stp \| 418.5 KB	3	Pluggable	PCB	Nein	Vertikal	612690
691701520004B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23a).IntLib \| 154.2 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Pluggable Connector (rev21a).lbr \| 3.7 MB CAD-Dateien ZIP 3D 691701520004B_1 (rev1).pdf \| 168.9 KB IGS 691701520004B (rev1).igs \| 1.4 MB STP 691701520004B (rev1).stp \| 495.8 KB	4	Pluggable	PCB	Nein	Vertikal	–
691701520005B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23a).IntLib \| 154.2 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Pluggable Connector (rev21a).lbr \| 3.7 MB CAD-Dateien ZIP 3D 691701520005B_1 (rev1).pdf \| 185.2 KB IGS 691701520005B (rev1).igs \| 1.6 MB STP 691701520005B (rev1).stp \| 573 KB	5	Pluggable	PCB	Nein	Vertikal	–
691701520006B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23a).IntLib \| 154.2 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Pluggable Connector (rev21a).lbr \| 3.7 MB CAD-Dateien ZIP 3D 691701520006B_1 (rev1).pdf \| 198.5 KB IGS 691701520006B (rev1).igs \| 1.9 MB STP 691701520006B (rev1).stp \| 652.5 KB	6	Pluggable	PCB	Nein	Vertikal	–

Artikel Nr.	Datenblatt
691701520002B	SPEC
691701520003B	SPEC
691701520004B	SPEC
691701520005B	SPEC
691701520006B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
