WR-MPC3 3.00 mm Male Header Dual Row Vertical - THT - Tin | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-MPC3 TypDual Row ProduktserieWR-MPC3 3.00 mm Male Header Dual Row Vertical - THT - Tin

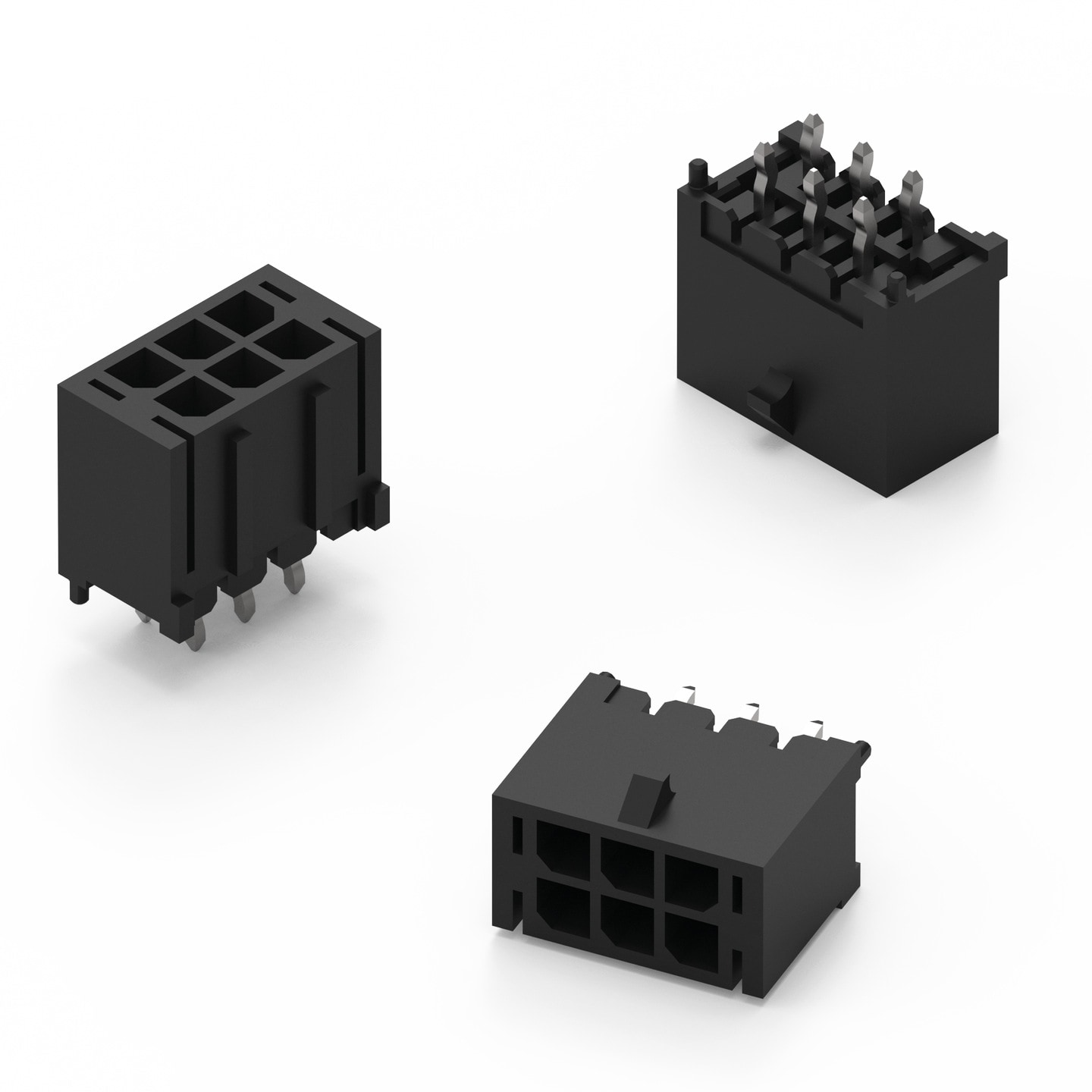

WR-MPC3 3.00 mm Male Header Dual Row Vertical - THT - Tin

General Informations
Raster	3 mm
Reihen	Dual
Typ	Vertikal
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Steckzyklen

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tray

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn über Nickel

Certification
UL-Zulassung	E323964
Glow Wire Approval	Konformität[IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster
66200221122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66200221122 (rev1).pdf \| 72.3 KB IGS Download_IGES_66200221122 (rev1).iges \| 1.1 MB STP 66200221122 (rev1).stp \| 233.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66200421122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66200421122 (rev1).pdf \| 89.5 KB IGS Download_IGES_66200421122 (rev1).iges \| 1.3 MB STP 66200421122 (rev1).stp \| 297.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66200621122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66200621122 (rev1).pdf \| 101.7 KB IGS Download_IGES_66200621122 (rev1).iges \| 1.5 MB STP 66200621122 (rev1).stp \| 348.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	612690 662001
66200821122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66200821122 (rev1).pdf \| 113 KB IGS Download_IGES_66200821122 (rev1).iges \| 1.8 MB STP 66200821122 (rev1).stp \| 403.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66201021122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66201021122 (rev1).pdf \| 129 KB IGS Download_IGES_66201021122 (rev1).iges \| 2.1 MB STP 66201021122 (rev1).stp \| 477 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66201221122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66201221122 (rev1).pdf \| 143.1 KB IGS Download_IGES_66201221122 (rev1).iges \| 2.3 MB STP 66201221122 (rev1).stp \| 539 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66201421122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66201421122 (rev1).pdf \| 156 KB IGS Download_IGES_66201421122 (rev1).iges \| 2.5 MB STP 66201421122 (rev1).stp \| 600.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66201621122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66201621122 (rev1).pdf \| 169.1 KB IGS Download_IGES_66201621122 (rev1).iges \| 2.8 MB STP 66201621122 (rev1).stp \| 655.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66201821122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66201821122 (rev1).pdf \| 182.3 KB IGS Download_IGES_66201821122 (rev1).iges \| 3 MB STP 66201821122 (rev1).stp \| 712.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66202021122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66202021122 (rev1).pdf \| 195.6 KB IGS Download_IGES_66202021122 (rev1).iges \| 3.3 MB STP 66202021122 (rev1).stp \| 773.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66202221122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66202221122 (rev1).pdf \| 208.9 KB IGS Download_IGES_66202221122 (rev1).iges \| 3.5 MB STP 66202221122 (rev1).stp \| 832.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001
66202421122	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 66202421122 (rev1).pdf \| 223.5 KB IGS Download_IGES_66202421122 (rev1).iges \| 3.7 MB STP 66202421122 (rev1).stp \| 901.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	3	Männlich	Vertikal	Dual	THT	5	250	10	Zinn über Nickel	Tray	662001

Artikel Nr.	Datenblatt
66200221122	SPEC
66200421122	SPEC
66200621122	SPEC
66200821122	SPEC
66201021122	SPEC
66201221122	SPEC
66201421122	SPEC
66201621122	SPEC
66201821122	SPEC
66202021122	SPEC
66202221122	SPEC
66202421122	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster

Gegenstecker

WR-MPC3 3.00 mm Female Receptacle Housing Dual Row

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-MPC3 Micro Power Steckverbinder
