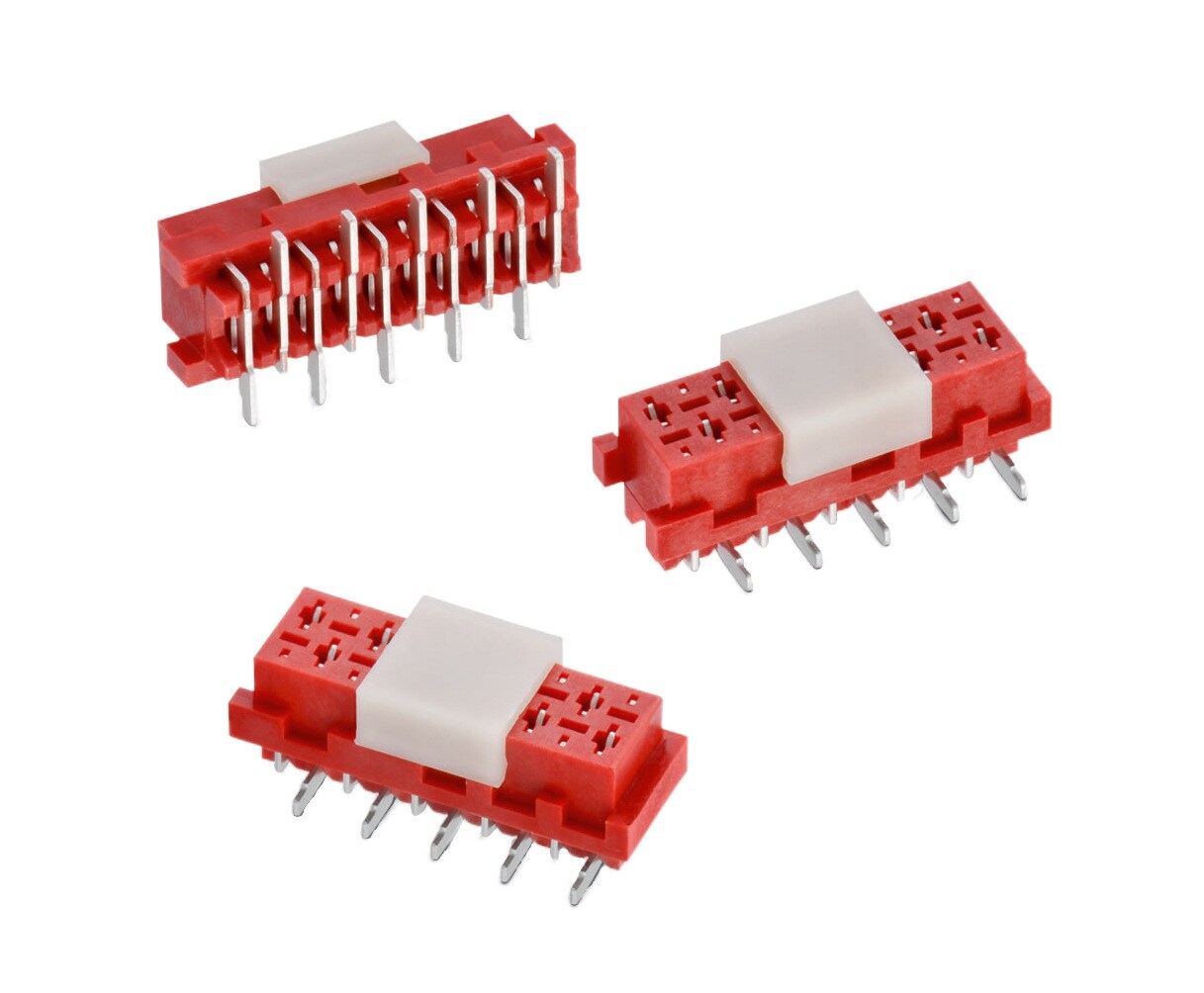

WR-MM Female SMT Connector with Polarization

Material Properties
Isolationsmaterial	PA6T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Rot
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Mattzinn über Nickel
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Gender	Weiblich

Electrical Properties
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	10 mΩ
R_ISO	1000 MΩ

Packaging Properties
cULus Zulassung	E323964
Verpackung	Tape and Reel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Testbedingung P	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	690367280476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280476 (rev1).pdf \| 98.4 KB IGS 690367280476 (rev1).iges \| 1.4 MB STP 690367280476 (rev1).stp \| 603.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367280676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280676 (rev1).pdf \| 127.9 KB IGS 690367280676 (rev1).iges \| 1.9 MB STP 690367280676 (rev1).stp \| 802.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367280876	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280876 (rev1).pdf \| 151 KB IGS 690367280876 (rev1).iges \| 2.3 MB STP 690367280876 (rev1).stp \| 1011.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367281076	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281076 (rev1).pdf \| 178.3 KB IGS 690367281076 (rev1).iges \| 2.8 MB STP 690367281076 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	per Row	Weiblich	Gerade	1.5	Tape and Reel	612690 690001
	690367281276	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281276 (rev1).pdf \| 209.8 KB IGS 690367281276 (rev1).iges \| 3.3 MB STP 690367281276 (rev1).stp \| 1.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367281476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281476 (rev1).pdf \| 236.3 KB IGS 690367281476 (rev1).iges \| 3.7 MB STP 690367281476 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367281676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281676 (rev1).pdf \| 264.5 KB IGS 690367281676 (rev1).iges \| 4.2 MB STP 690367281676 (rev1).stp \| 1.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367281876	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281876 (rev1).pdf \| 294.5 KB IGS 690367281876 (rev1).iges \| 4.7 MB STP 690367281876 (rev1).stp \| 2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367282076	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282076 (rev1).pdf \| 321 KB IGS 690367282076 (rev1).iges \| 5.1 MB STP 690367282076 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367282276	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282276 (rev1).pdf \| 355 KB IGS 690367282276 (rev1).iges \| 5.6 MB STP 690367282276 (rev1).stp \| 2.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367282476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282476 (rev1).pdf \| 385 KB IGS 690367282476 (rev1).iges \| 6.1 MB STP 690367282476 (rev1).stp \| 2.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
	690367282676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282676 (rev1).pdf \| 412.5 KB IGS 690367282676 (rev1).iges \| 6.5 MB STP 690367282676 (rev1).stp \| 2.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
