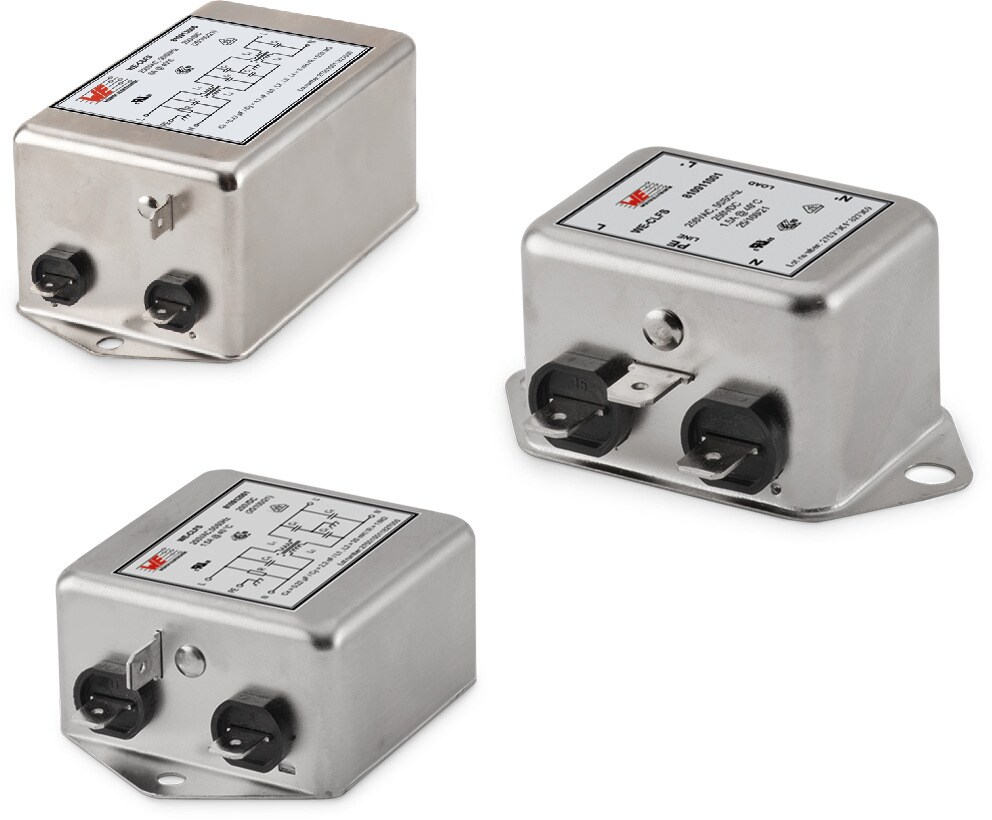

WE-CLFS Netzfilter

Bauform L
(mm)
W
(mm)
H
(mm)
Montageart

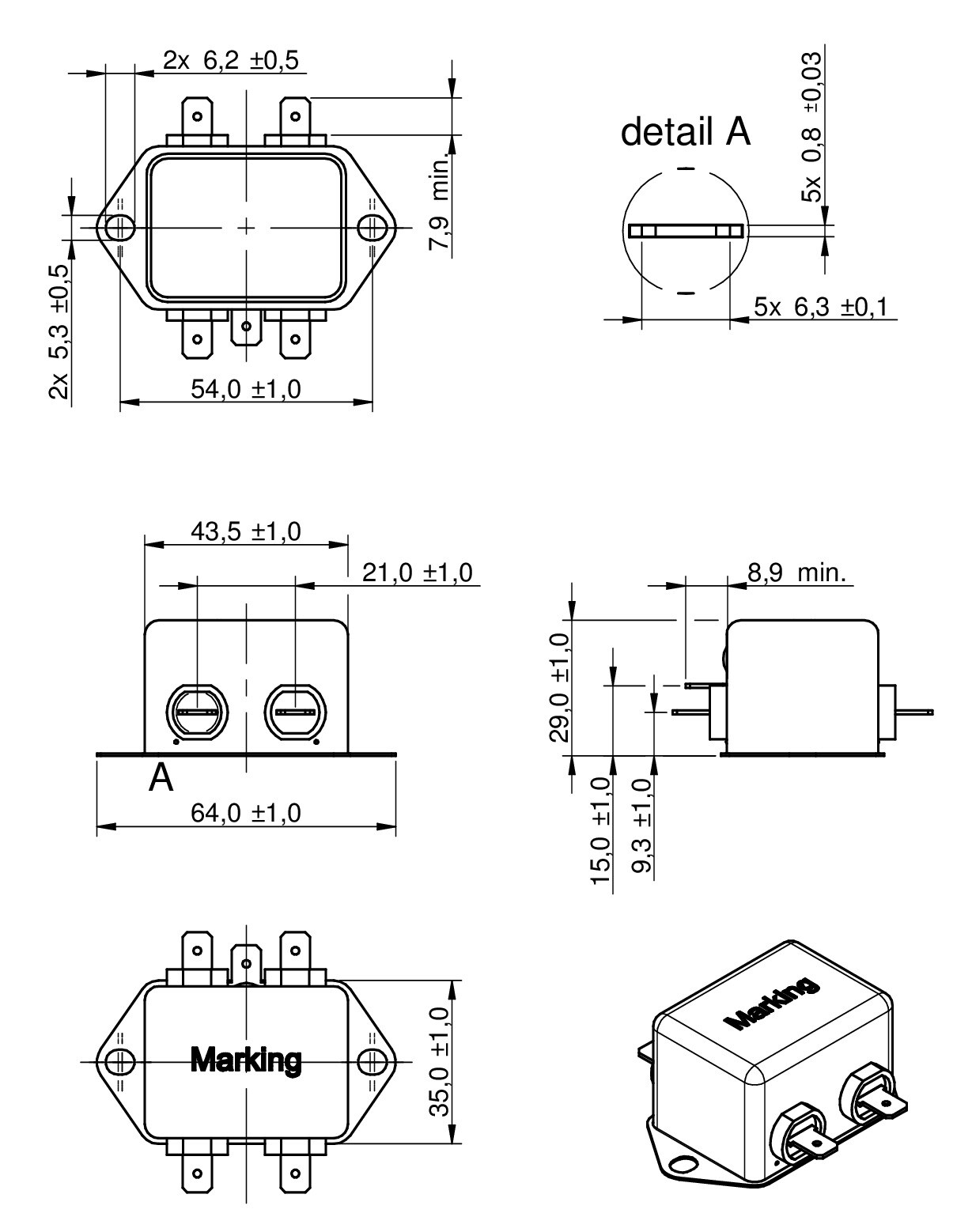

einstufig 64 35 29 Chassis

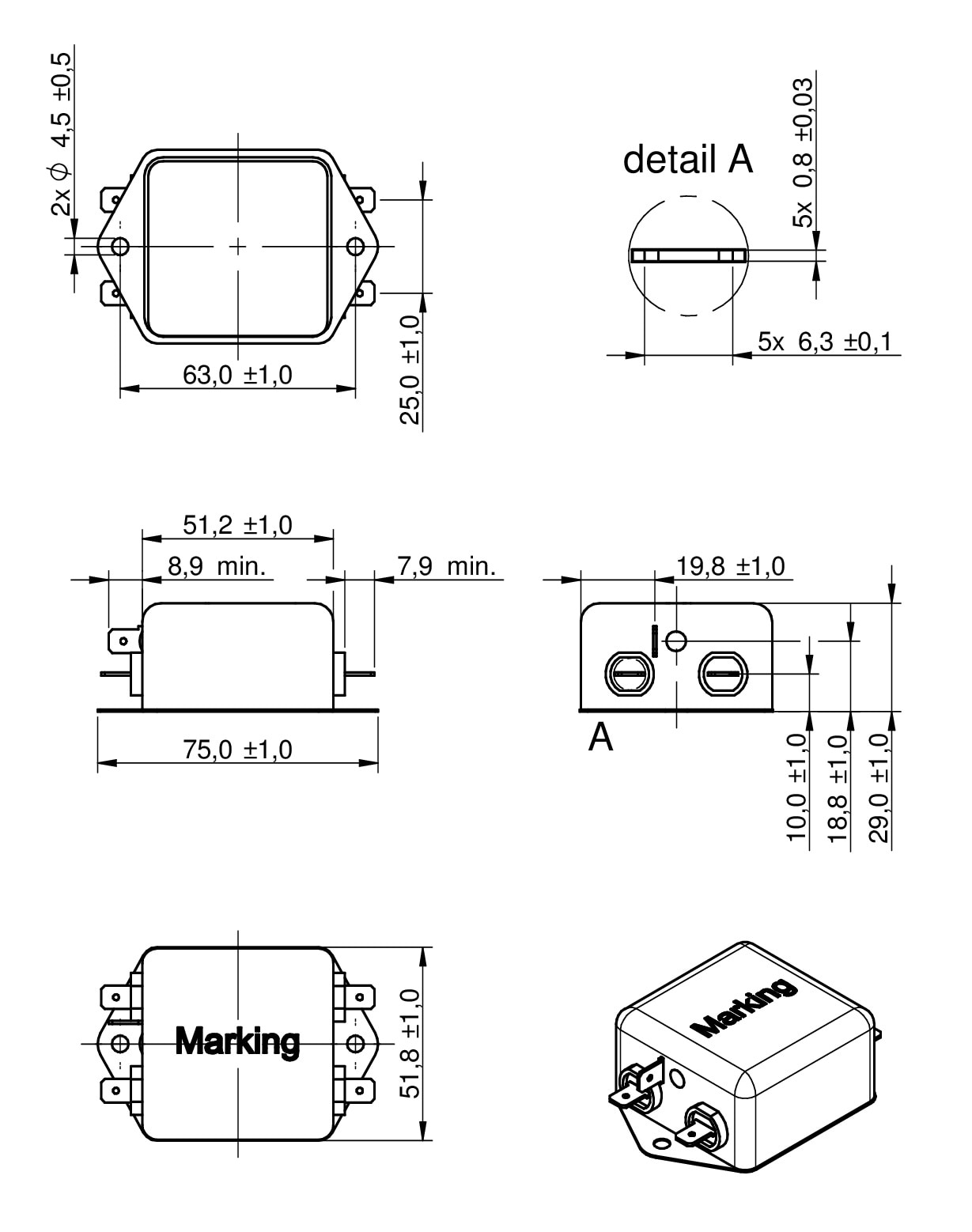

einstufig erweitert 75 51.8 29 Chassis

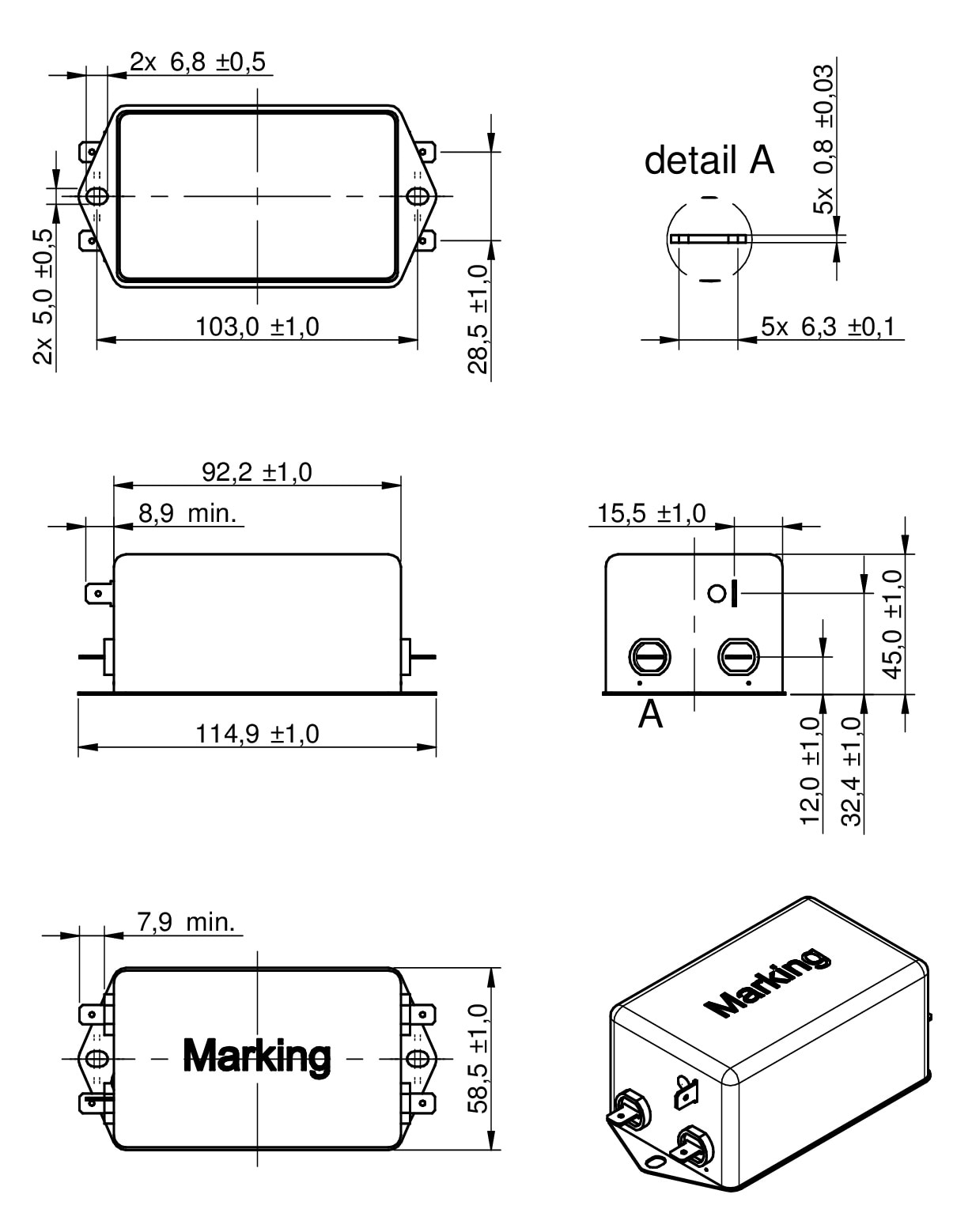

zweistufig 114.9 58.5 45 Chassis

Merkmale

  • Einphasen Filter
  • Hohe Einfügedämpfung über breiten Frequenzbereich für Gleich- und Gegentaktstörungen
  • Einfaches Verbinden durch Flachstecker
  • Schnelle Chassisbefestigung
  • Brennbarkeit gemäß UL 94 V-0
  • Klimakategorie 25/100/21
  • Zertifizierungen: cULus (UL 60939-3, CSA 22.2 No. 8), VDE (IEC/EN 60939-2)
  • UL 60939-3 ersetzt UL 1283 für Gerätefilter

Single Stage:

  • Sehr kompakte Bauform

Single-Stage Advanced:

  • Erhöhte Dämpfung von Gegentaktstörungen

Two-Stage:

  • Extreme Dämpfung von Gegen- und Gleichtaktstörungen

Anwendung

  • Industrieelektronik
  • Schaltnetzteile
  • Telekommunikation
  • Haushaltsgeräte
  • DC-Applikationen

Artikeldaten

Alle
einstufig
einstufig erweitert
zweistufig
Artikel Nr. SPEC Simu­lation Downloads IR
(A)
L
(mH)
RDC max.
(mΩ)
R
(kΩ)
CX
(µF)
CY
(nF)
ILeak
(mA)
VR
(V)
VL->PE
(V (AC))
VL->N
(V (DC))
W
(mm)
L
(mm)
H
(mm)
Alpha-Rack Muster
810911001
LTS PSP SPA 1.5 20 300 1000 0.1 2.2 0.173 250 2000 1075 35 64 29 742707015
810912001
LTS PSP SPA 1.5 20 300 1000 0.22 2.2 0.173 250 2000 1075 51.8 75 29 742707015
810911003
LTS PSP SPA 3 10 100 1000 0.22 2.2 0.173 250 2000 1075 35 64 29 742707015
810912003
LTS PSP SPA 3 10 100 1000 0.33 3.3 0.259 250 2000 1075 51.8 75 29 742707015
810911006
LTS PSP SPA 6 2.2 30 1000 0.47 4.7 0.369 250 2000 1075 35 64 29 742707015
810912006
LTS PSP SPA 6 10 50 1000 0.33 3.3 0.259 250 2000 1075 51.8 75 29 742707015
810913006
LTS PSP SPA 6 6 70 330 0.47 4.7 0.369 250 2000 1075 58.5 114.9 45 742707015
810911008
LTS PSP SPA 8 2.2 20 1000 0.47 4.7 0.369 250 2000 1075 35 64 29 742707015
810912008
LTS PSP SPA 8 6 30 680 0.47 4.7 0.369 250 2000 1075 51.8 75 29 742707015
810911010
LTS PSP SPA 10 1 15 680 0.68 6.8 0.534 250 2000 1075 35 64 29 742707015
810912010
LTS PSP SPA 10 6 30 680 0.47 4.7 0.369 250 2000 1075 51.8 75 29 742707015
810913010
LTS PSP SPA 10 6 40 330 0.47 4.7 0.369 250 2000 1075 58.5 114.9 45 742707015
810912012
LTS PSP SPA 12 2.2 20 470 0.68 6.8 0.534 250 2000 1075 51.8 75 29 742707015
810912014
LTS PSP SPA 14 2.2 20 470 0.68 6.8 0.534 250 2000 1075 51.8 75 29 742707015
810913014
LTS PSP SPA 14 2.2 30 220 1 10 0.785 250 2000 1075 58.5 114.9 45 742707015
810912020
LTS PSP SPA 20 1 10 330 1 10 0.785 250 2000 1075 51.8 75 29 742707015
810913020
LTS PSP SPA 20 2.2 20 220 1 10 0.785 250 2000 1075 58.5 114.9 45 742707015
