WL-TDRB THT Photodiode Round Black

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

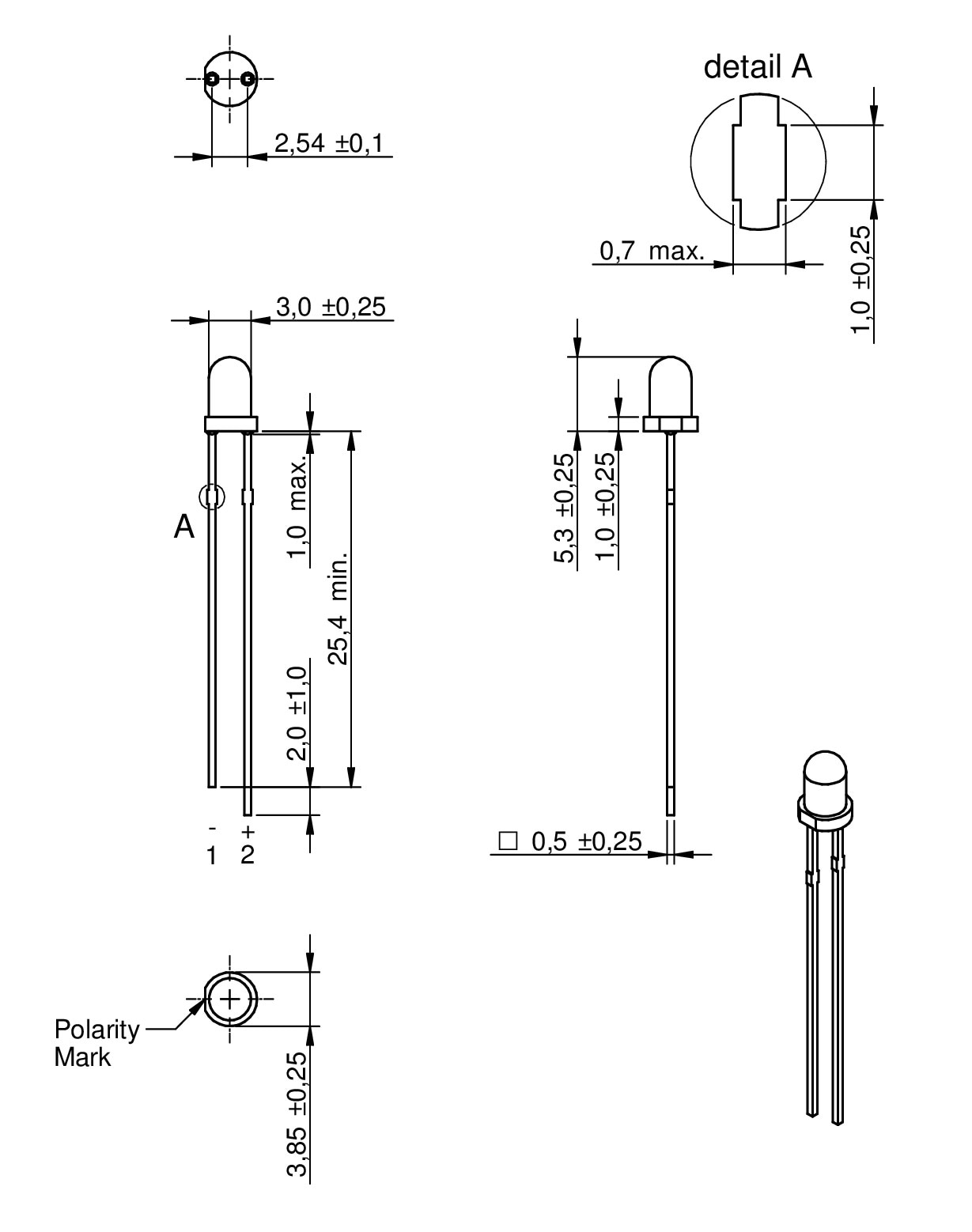

3 mm - without stopper		3	3.85	5.3	THT
5 mm - without stopper		5.8	5	8.7	THT

Merkmale

Standard THT 5mm Bauform
Hohe Zuverlässigkeit
Detektor mit Tageslichtfilter
Schnelle Schaltzeiten
Geringe Verlustleistung
Hohe Empfindlichkeit
Geeignet für Strahlung im nahen Infrarotbereich

Anwendung

Photointerrupter
Touch Screen
Staubsaugerroboter
Industrielle Elektronik
Fernbedienung
Optoelektronische Schalter
Sicherheitssystems

Artikeldaten

Alle

3 mm - without stopper

5 mm - without stopper

Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{P typ.} (µA)	I_{D max.} (nA)	2θ_{50% typ.} (°)	Muster

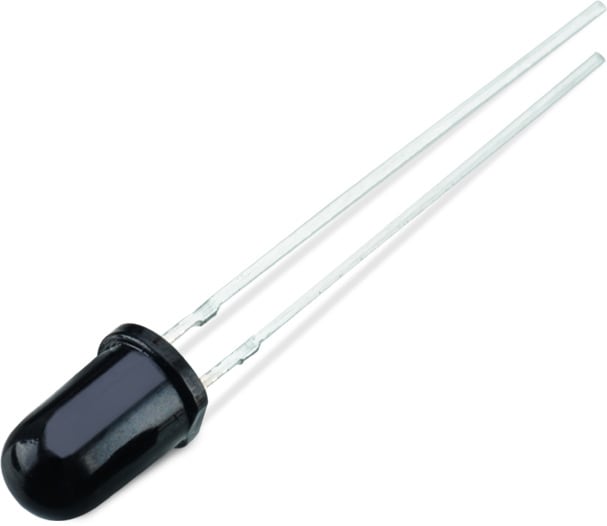

1540051EC3590	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TDRB (rev22c).IntLib \| 45.5 KB CDS Cadence_WL-TDRB (rev20a).zip \| 124.4 KB EAG Eagle_WL-TDRB (rev20b).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1540051EC3590 (rev1).igs \| 231 KB STP Download_STP_1540051EC3590 (rev1).stp \| 49.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	940	700	1100	31	30	35
1540031EC4590	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TDRB (rev22c).IntLib \| 45.5 KB CDS Cadence_WL-TDRB (rev20a).zip \| 124.4 KB EAG Eagle_WL-TDRB (rev20b).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1540031EC4590 (rev1).igs \| 233.8 KB STP Download_STEP_1540031EC4590 (rev1).stp \| 48.5 KB Alle 5 Dateien als ZIP herunterladen ZIP	940	750	1100	30	10	45

Artikel Nr.	Datenblatt	Simulation
1540051EC3590	SPEC
1540031EC4590	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{P typ.} (µA)	I_{D max.} (nA)	2θ_{50% typ.} (°)	Muster
