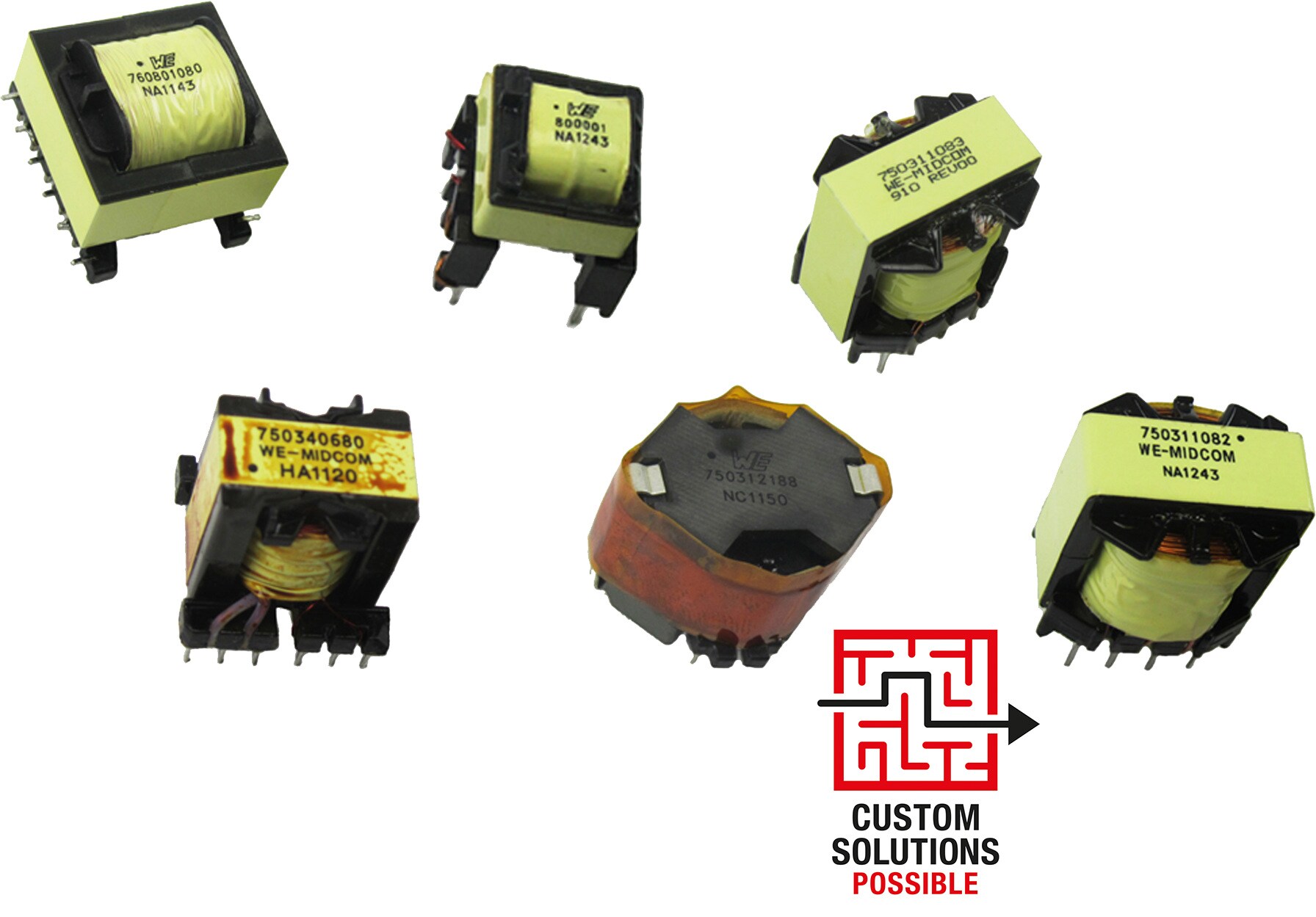

MID-PFC Inductors for Power Factor Correction | Custom Magnetics | Würth Elektronik Produktkatalog

ProduktbereichCustom Magnetics ProduktgruppeFinished Magnetic Components ProduktfamiliePower Magnetics ProduktunterfamiliePower Inductors ProduktserieMID-PFC Inductors for Power Factor Correction

Merkmale

Inductance 127-2500µH
With or without auxiliary winding
Saturation current: Up to 15A
Rated for up to 250VAC basic applications
Operating temp: -40°C to +125°

Anwendung

Power Factor Correction

Artikeldaten

Alle

EE13/6/6

EE25/13/13

ER25/4.9/15

PQ2020

PQ2625

PQ3230

PQ4040

RM10

	Artikel Nr.	Datenblatt	Downloads	L₁ (µH)	n	I_SAT1 (A)	R_{DC 1} (Ω)	I_{R 1} (A)	V_R (V (AC))	V_T (V (AC))	L (mm)	W (mm)	H (mm)	Montageart	Muster
	750343383	SPEC	–	4.5	1:2	70	0.002	–	–	1000	43	46	47	THT
	750341751	SPEC	1 Dateien Elektrische Modelle ZIP LT Download_LTspice_750341751 (rev1).zip \| 6 KB Alle 1 Dateien als ZIP herunterladen ZIP	10	–	3	–	3	265	1000	28.96	29.84	29.85	THT
	750317297	SPEC	–	77.5	–	7	0.047	–	–	500	26.5	31.2	11	THT
	750316867	SPEC	–	125	–	12	0.033	–	–	1875	35.56	37.34	34.29	THT
	760800001	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-5449 (rev1).IGS \| 4.1 MB STP 070-5449 (rev1).STEP \| 1.7 MB Elektrische Modelle ZIP LT Download_LTspice_760800001 (rev1).zip \| 6.7 KB catalog.downloads.group_labels. ZIP WRL 070-5449 (rev1).wrl \| 300.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	127	–	2.5	0.3	–	120	2000	15	15.75	18.5	THT
	750312188	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-5680 (rev1).IGS \| 1.9 MB STP 070-5680 (rev1).STEP \| 768.7 KB Elektrische Modelle ZIP LT Download_LTspice_750312188 (rev1).zip \| 6 KB catalog.downloads.group_labels. ZIP WRL 070-5680 (rev1).wrl \| 186.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	320	–	5.8	0.134	5.8	–	1280	26.16	26.16	19.05	THT
	750343062	SPEC	–	330	–	5	0.195	–	–	1500	26.16	26.16	19.05	THT
	750315797	SPEC	–	350	–	15	0.17	–	–	–	35.56	37.34	34.29	THT
	750313048	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-5680 (rev1).IGS \| 1.9 MB STP 070-5680 (rev1).STEP \| 768.7 KB Elektrische Modelle ZIP LT Download_LTspice_750313048 (rev1).zip \| 7.7 KB catalog.downloads.group_labels. ZIP WRL 070-5680 (rev1).wrl \| 186.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	390	–	4	0.23	3.5	–	1500	26.16	26.16	19.05	THT
	750340680	SPEC	1 Dateien Elektrische Modelle ZIP LT Download_LTspice_750340680 (rev1).zip \| 6 KB Alle 1 Dateien als ZIP herunterladen ZIP	675	–	–	0.4	–	–	1000	24	24	24.14	THT
	750311083	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-5080 (rev1).IGS \| 2.1 MB STP 070-5080 (rev1).STEP \| 1020.6 KB Elektrische Modelle ZIP LT Download_LTspice_750311083 (rev1).zip \| 6.1 KB catalog.downloads.group_labels. ZIP WRL 070-5080 (rev1).wrl \| 134.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	2000	–	–	0.49	–	265	1500	26	23.5	29.5	THT
	760801080	SPEC	–	2000	–	2.6	1.6	–	120	–	30.35	27.05	22.6	THT
	750311082	SPEC	4 Dateien CAD-Dateien ZIP IGS 070-5080 (rev1).IGS \| 2.1 MB STP 070-5080 (rev1).STEP \| 1020.6 KB Elektrische Modelle ZIP LT Download_LTspice_750311082 (rev1).zip \| 6.7 KB catalog.downloads.group_labels. ZIP WRL 070-5080 (rev1).wrl \| 134.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	2500	–	–	0.745	–	–	2000	26	23.5	29.5	THT

	Artikel Nr.	Datenblatt
	750343383	SPEC
	750341751	SPEC
	750317297	SPEC
	750316867	SPEC
	760800001	SPEC
	750312188	SPEC
	750343062	SPEC
	750315797	SPEC
	750313048	SPEC
	750340680	SPEC
	750311083	SPEC
	760801080	SPEC
	750311082	SPEC
